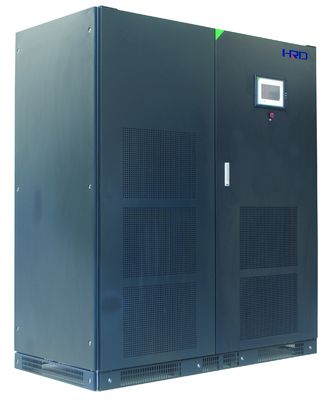

10KV - rede de baixa frequência em linha UPS de 400KVA UPS/HRD picovolt

10KV - rede de baixa frequência em linha UPS de 400KVA UPS/HRD picovolt

Detalhes do produto:

Lugar de origem: Shenzhen China
Marca: HRD/OEM/ODM
Certificação: CE,ISO9001:2008,TUV
Número do modelo: PV3310ii PV3320ii, PV3330ii… PV33200ii, PV33250ii, PV33300ii, PV33400ii

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1
Preço: 2500-20000usd/unit
Detalhes da embalagem: 1PCS/1WOODEN
Tempo de entrega: 3-4 semanas após o pagamento
Termos de pagamento: TT/LC À VISTA
Habilidade da fonte: 200pcs/WEEK
Garantia: 3 anos após a expedição
Melhor preço Contato

Informação detalhada

Nome do produto: fonte de alimentação ininterrupta em linha Relação de comunicação: RS232 padrão, opcional: RS485/MODBUS
Refrigerar: Forçado - ar (velocidade que varia de acordo com por cento da carga) Ruído (DB): 52 ~ 58DB
Proteção do IP: IP20 Maneira do entrada/saída: /rear inferior
Realçar:

a frequência em linha do lowe levanta

,

UPS em linha de baixa frequência

,

Em linha IP20 de baixa frequência levanta

Descrição de produto

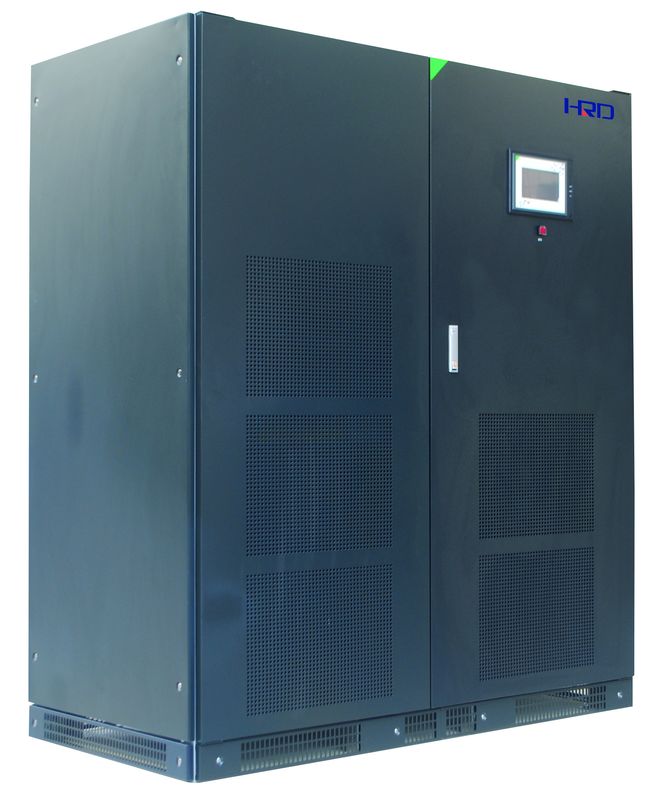

10KV - rede de baixa frequência em linha UPS de 400KVA UPS/HRD picovolt



Introdução: O sinal de adição do valor do poder (Ⅱ) é DSP controlado em linha SE UPS com o transformador do isolamento da saída.

Pode ser seu protetor perfeito do poder da grande capacidade para sua carga crítica e industrial.

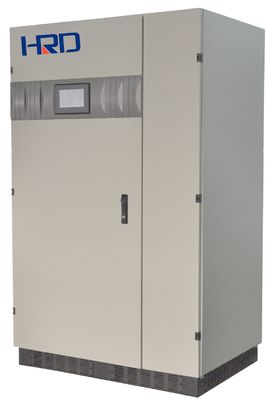

10KV - rede de baixa frequência em linha UPS de 400KVA UPS/HRD picovolt 0

FONTE DE ALIMENTAÇÃO DA QUALIDADE


O HRD picovolt mais a série é uma conversão em linha dobro (VFI) UPS com o transformador da saída do isolamento, capacidade da unidade de 10KVA a 400KVA. É imune às interferências na linha de abastecimento de energia elétrica porque tem filtros especiais da entrada e da saída. O mundo que conduz a tecnologia de DSP, com o processador de alta velocidade de DSP é adotado à estabilidade alta de sistema de garantia e a dar a fonte potência de saída estável para todos os tipos da carga áspera.





APLICAÇÃO PERFEITA: Centro de dados, telecomunicações, finança, tráfego, defesa, médico médios e grandes, educação, energia, fabricação, indústria, etc.





CONFIANÇA MÁXIMA


O dispositivo avançado da tecnologia do DPS melhora consideravelmente a confiança, desde que uma redução em componentes eletrônicos abaixa a probabilidade das divisões. O controle de Digitas é fornecido pelo microprocessador que, no picovolt mais a série,

controla todos os parâmetros internos, confiança e desempenho assim crescentes. Paralelamente as conexões, controle digital asseguram o equilíbrio das correntes, que mudam geralmente ao longo do tempo devido aos fenômenos tais como vibrações e temperatura, entre as unidades de UPS e a troca de informação sem a necessidade para o ajustamento manual. MTBF >200,000h

O sinal de adição do picovolt foi projetado de modo que pudesse ser conectado paralelamente mesmo depois a instalação da primeira unidade. A disponibilidade do poder pode ser agradecimentos aumentados às várias configurações disponíveis como a configuração paralela, a função dupla do ônibus e o sistema de ônibus duplo dinâmico.





PROCESSADOR DE ALTA VELOCIDADE DE DSP: Assegurando a operação mais rápida e estável





CARGA DO DESEQUILÍBRIO DA SAÍDA 100%


Levanta pode aceitar a carga do desequilíbrio de 3phase 100% para satisfazer tipos da configuração da carga.





Função de ECO: sob a boa circunstância do poder, UPS pode trabalhar no modo de ECO, alcance 98% da eficiência, verde e de poupança de energia;





UPS PARA CARGAS INDUSTRIAIS


Picovolt-mais com sua capacidade forte da sobrecarga, o isolamento galvânico da saída e a distorção atual do baixo harmônico, são a solução ideal para aplicações industriais.

Os agradecimentos à bateria alta atual, série do sinal de adição do picovolt são apropriados de trabalhar com os grandes bancos da bateria porque pode garantir o recarregamento em 10 horas recomendadas tão pelo fabricante da bateria.





FLEXIBILIDADE DE FUNCIONAMENTO: Todas as avaliações de poder do picovolt mais a série podem igualmente ser usadas como conversores de frequência 50 a 60 hertz e vice-versa.





PAINEL COLORIDO DE MULTIFUCTIONAL


O painel multifuncional colorido de 7 polegadas permite a operação fácil e humanizada de UPS. Dá o acesso aos parâmetros os mais importantes: estado e alarmes, comandos de controle, entrada, saída, medidas da bateria (poder, corrente, tensão, frequência e temperatura) e ajustes. O picovolt mais o sistema de diagnósticos inclui até 128 alarmes ou mensagens permitindo a identificação precisa e detalhada de todo o evento.





Gestão avançada da bateria (ABM)


A gestão ótima da bateria inclui:

  • Teste periódico da bateria,
  • Automaticamente ajustando o atual de carregamento da bateria de acordo com a capacidade da bateria
  • Recarregue a compensação de temperatura (opcional).





SEGURANÇA MÁXIMA PARA PESSOAIS


O dispositivo de proteção traseiro da alimentação impede toda a alimentação da parte traseira da tensão na placa de distribuição ascendente, assim assegurando a segurança dos pessoais da manutenção.





ACESSO DIANTEIRO COMPLETO E CONEXÃO DE CABO CONVENIENTE


O acesso frontal completo é para todo o poder e componentes eletrônicos, que reduz o espaço exigido e reduz consequentemente os custos da instalação.

Configurado com conexão de cabo superior e inferior





UMA COMUNICAÇÃO PERFEITA DA HUMANO-MÁQUINA


O software do monitor de UPS indica a informação a mais importante tal como a entrada e a tensão da saída, a carga aplicou-se, o tempo alternativo, etc. restantes, sob a forma dos gráficos de barra. O software pode fornecer a informação mesmo no caso de uma falha, a favor dos diagnósticos de falha. O software do monitor de UPS pode ser usado para programar a parada programada automática de todos os sistemas abertos no caso do prolongados enegrece para fora. O sinal de adição do picovolt pode igualmente operar-se com um agente da rede para aplicações

em redes do LAN ou do WAN.

UPS contém as seguintes relações de hardware:

  • Relação de RS232 /RS485,
  • Contatos secos: ponto baixo da bateria, descarga da bateria, desvio/divisão
  • Contato do EPO (poderes de emergência fora) para a parada programada de UPS usando o botão remoto da emergência.
  • Cartão do SNMP (opcional)





PARALELA AVANÇADA


Paralela máxima até 8 unidades e para compartilhar da paralela comum da bateria pack.10-80kva com o cartão paralelo somente;

100kva-400kva, cartão paralelo com reactance do tecelão.





SISTEMA DE ÔNIBUS DUPLO DINÂMICO


Dois sistemas independentes ajustados na configuração de ônibus dupla podem ser fundidos junto a qualquer hora para a expansão ou a manutenção de sistema. Isto fornece muita flexibilidade em sua instalação em caso da manutenção ou quando for necessário mudar o nível da redundância de ambos os sistemas.





LOG DE EVENTO: 1000 eventos históricos podem ser salvar, que é fácil para seguir levanta o estado da operação e útil para a manutenção



Especificação técnica:

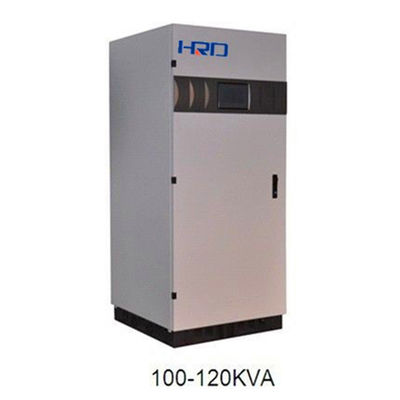

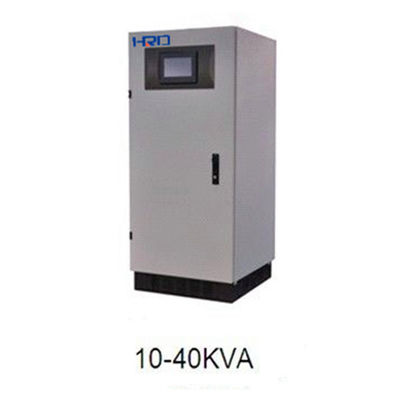

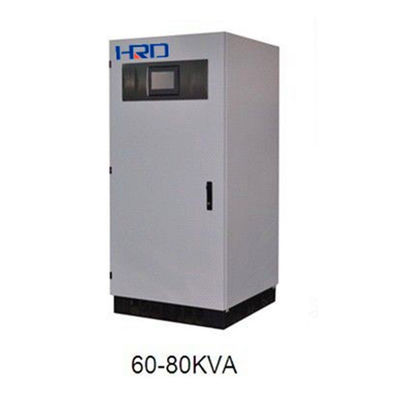

1) Especificação 10-120KVA:



Modelo

PV3310ii

PV3315ii

PV3320ii

PV3330ii

PV3340ii

PV3360ii

PV3380ii

PV33100ii

PV33120ii

Capacidade

10KVA

15KVA

20KVA

30KVA

40KVA

60KVA

80KVA

100KVA

120KVA

6pulse

6pulse

pulso 6

pulso 6

pulso 6

pulso 6

pulso 6

pulso 6

pulso 6

sistema

Saída PF



0,8 (retardação)

Eficiência de sistema (modo do inversor)

92% (carga de @100%); 90% @50%load;

Eficiência de sistema (modo de ECO)

98% (@100%load)

Corrente máxima do escapamento

100 (miliampère)

MTBF

Acima de 200,000hours

Contato seco

Padrão: 3 tipos sinal (BASTÃO. baixo, modo da bateria, desvio /failure);

Opcional: contato 14 seco; saída: 12Vdc 80mA

Relação de comunicação

RS232 padrão, opcional: RS485/MODBUS

Temperatura da operação

0 ~ °C 40

Umidade

95% (não-condense)

Refrigerar

Forçado - ar (velocidade que varia de acordo com por cento da carga)

Altura do máximo

Dentro de 1000m (cada 100increase, diminuição -1% da capacidade), 4000m máximos

Ruído (DB)

52 ~ 58

Proteção do IP

(EN 60529)

IP20

Maneira do entrada/saída

/rear inferior

Standard de segurança

segurança: GB4943, EN 50091-1; IEM: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2

Físico

W *D*H (milímetro)

600*600*1280

800*800*1480

800*800*1800

Peso (quilogramas)

195

210

220

305

340

500

600

800

950

Entrada da C.A.

Tensão avaliado

Três-fio 380/400/415VAC trifásico

Escala de tensão entrada

± 15% - ± 25% ajustáveis)

Frequência da taxa

50 / 60 hertz de auto-sentido

Escala de frequência

50/60Hz+/-5Hz

Função macia entrada do começo

0 - 100%, 10-300s (settable)

Fator de poder entrado

0,99 alcançáveis (mais o filtro do harmônico)

Componente atual entrado de harmônico (THDi)

Lata <5>

Corrente entrada máxima [A]

18

27

36

54

72

108

144

180

216

A característica de saída do retificador

Mantenha a tensão (20°C)

Type1 e 2 da bateria: V =435Vdc (2,266 x elétricos)

Tipo 3 da bateria: V =424Vdc (2,21 x elétricos)

Tipo 0 da bateria: o valor da tensão entre o tipo 1and 2,

Escala de regulamento da tensão: V =400~460Vdc

Tensão de carregamento (20°C)

Type1 e 2 da bateria: V (%recharging<95>

Tipo 3 da bateria: V (%recharging<95>

Tipo 0 da bateria: o valor da tensão entre o tipo 1and 2,

Escala de regulamento da tensão: V =400~460Vdc

A mais alta tensão do carregamento

445V

A precisão do regulamento de tensão da saída do carregador

1%

Componente da tensão de ondinha da C.C.

≤1%

Bateria

Número de unidade (tensão avaliado)

384VDC (360-384v, selecionáveis)

Ajustes atuais do carregamento

0.1C (capacidade da bateria)

A tensão do fim da descarga da bateria

Tipo 1,2 e 3 da bateria: corrente de descarga da nenhum-carga, V min=346 [C.C. de V]

Tipo 1,2 e 3 da bateria: capacidade do =Ah da corrente de saída, V min=316 [V C.C.]

Tipo 1,2 e 3 da bateria: capacidade do >Ah da corrente de saída, V min=306 [V C.C.]

Tipo 0 da bateria: a fábrica ajustou os valores de defeito, V min=320 [a C.C. de V]



Escala de regulamento: Minuto =300~360 de V [C.C. de V]

Saída do inversor

Capacidade avaliado [KVA]

10

15

20

30

40

60

80

100

120

Poder avaliado [quilowatts]

8

12

16

24

32

48

64

80

96

Tensão avaliado [V]

De quatro fios 380/400/415VAC trifásico

Atual avaliado [A]

12

18

24

36

48

72

96

120

144

Ajuste da tensão da fase

200 ~ 244 V (painel de controlo)

Fator máximo

3:1

Forma de onda

Onda de seno

Deslocamento de fase da tensão (graus)       carga equilibrada de 100%

± 1'

Deslocamento de fase da tensão (graus)

carga desequilibrada de 100%

± 2'

Diferença da tensão da fase         carga do equilíbrio de 100%

± 1%

Diferença da tensão da fase         carga desequilibrada de 100%

± 3%

Índice total do harmônico (THD v)                                carga linear de 100%

<2>

Índice total do harmônico (THD v)                               carga não-linear de 100%

<5>

Estabilidade de estado estacionário da tensão

± 1%

Resposta transiente da tensão

± 5% dentro de 10ms

Frequência avaliado

Mesmos como a entrada

Estabilidade da frequência

Quando assíncrono, ± 0.5%; sincronização, ± 2%

(pode ser ajustado ao ± 1~ 5%, pela operação do painel)

Sobrecarga

600'/10'/1' (110/125/150% de corrente avaliado)

Procurar um caminho mais curto 0.1s

Entrada dobro

Eficiência do inversor           (carga 100%)

98%

Desvio

Capacidade avaliado [KVA]

10

15

20

30

40

60

80

100

120

Tensão avaliado [V]

De quatro fios 380/400/415VAC trifásico

Escala de tensão entrada

± 15% (pode ser ajustado do ± 10% do painel de controle, do ± 20%)

Frequência avaliado       [Hertz]

50 / 60

Escala de frequência

± 2% (pode ser ajustado do ± 5% do painel de controle)

“SOBRE” (modo de Eco, o interruptor de desvio ao inversor) tempo de transferência À ESPERA

2~5ms

Tempo de transferência do inversor/desvio

<1ms>

Sobrecarga

10'/1'/18" (150/175/200% de corrente avaliado)

Configuração padrão

Proteção do fluxo da alimentação, desvio isolado independentemente







2)  Tabela de parâmetro da especificação de produto 160-400KVA:



Modelo

PV33160ii

PV33200ii

PV33250ii

PV33300ii

PV33350ii

PV33400ii

Capacidade

160KVA

200KVA

250KVA

300KVA

350KVA

400KVA

pulso 6

pulso 12

pulso 6

pulso 12

pulso 6

pulso 12

pulso 6

pulso 12

pulso 6

pulso 12

pulso 6

pulso 12



Parâmetro de sistema

Fator potência de saída

0,8 (retardação)

Eficiência total (modelo normal)                 Carga 100%

94%

Carga 50%

92%

Eficiência total:

(Modo de ECO)              Carga 100%

98%

Corrente máxima do escapamento (miliampère)

100

Modelo econômico à espera

Funções padrão

Tempo médio antes da falha (MTBF)

Acima de 200.000 horas

Sinal do contato seco

Sinal de controle do padrão três (ponto baixo da bateria, descarga da bateria, desvio/divisão);

Sinal de controle 14 opcional; saída 12Vdc 80mA

O computador monitora o porto

S232 padrão, ODBUS opcional

Temperatura de corrida

0 ~ °C 40

Humidade relativa máxima

95% (não-condensação)

Refrigerar

Ventilação forçada (velocidade do fã que muda com carga)

Altura máxima

máximo 4000m do poder avaliado de 1000m (100m de aumentação mais baixo 1%)

DB do ruído

54 ~ 62

Classe da proteção

(EN 60529)

IP20

Entrada e tomada da maneira do fio

/rear inferior

Standard de segurança

Segurança: GB4943, EN 50091-1; compatibilidade eletromagnética: GB7260.2,

GB/T 17626.2~5EMC, EN 50091-2

Parâmetro físico

Largo (milímetros)

1100

1400

1100

1400

1400

1400

1400

1400

1600

1600

1600

1600



Deep*high (milímetros)

800*1800

1000*2000

1100*2000

Peso (quilogramas)

1200

1550

1350

1750

1500

1950

1650

2150

1850

2400

2100

2700



As características do retificador da entrada

Tensão avaliado

Fio 380/400/415VAC três trifásico

Escala da tensão

± 15% (± 25% ajustáveis)

Frequência avaliado

50 / 60 hertz de identificação automática

Escala de frequência

45 ~ 65

Poder entrado

função lenta do começo

Sim, 0 - 100%, podem ser ajustados a 10-300 segundos

Cosφ dos fatores de poder entrado

0,99 alcançáveis (mais o filtro do harmônico)

Componente atual entrado de harmônico (THDi)

lata<5>

Corrente de Max.input [A]

250

315

400

500

550

630

A característica de saída do retificador

Mantenha a tensão (20°C)

Type1 e 2 da bateria: V =435Vdc (2,266 x elétricos)

Type1 e 2 da bateria:



V =544Vdc (2,266 x elétricos)

Tipo 3 da bateria: V =424Vdc (2,21 x elétricos)

Tipo 3 da bateria:



V =530Vdc (2,21 x elétricos)

Tipo 0 da bateria: o valor da tensão entre o tipo - 1 e 2,

Escala de regulamento da tensão: V =400~460Vdc

Tipo 0 da bateria: o valor da tensão entre o tipo - 1 e 2, escala de regulamento da tensão:

V =500~575Vdc

Tensão de carregamento (20°C)

Type1 e 2 da bateria: V (%recharging<95>

Type1 e 2 da bateria: V (%recharging<95>

=557Vdc (2,32 x elétricos)

Tipo 3 da bateria: V (%recharging<95>

Tipo 3 da bateria: V (%recharging<95>

=576Vdc (2,4 x elétricos)

Tipo 0 da bateria: o valor da tensão entre o tipo - 1 e 2,

Escala de regulamento da tensão: V =400~460Vdc

Tipo 0 da bateria: o valor da tensão entre o tipo - 1 e 2, escala de regulamento da tensão:

V =500~575Vdc

A mais alta tensão do carregamento

445V

556V

A precisão do regulamento de tensão da saída do carregador

1%

Componente da tensão de ondinha da C.C.

≤1%

Bateria

Número de unidade (tensão avaliado)

192 unidades (384VDC)

240 unidades (480VDC)

Ajustes atuais do carregamento

0,1 C (capacidade da bateria)

A tensão do fim da descarga da bateria

Tipo 1,2 e 3 da bateria: corrente de descarga da nenhum-carga,

Vmin=346 [C.C. de V]

Tipo 1,2 e 3 da bateria: corrente de descarga da nenhum-carga, Vmin=433 [C.C. de V]

Bateria type1,2 e 3: capacidade do =Ah da corrente de saída,

Vmin=316 [C.C. de V]

Tipo 1,2 e 3 da bateria:

capacidade do =Ah da corrente de saída,

Vmin=395 [C.C. de V]

Tipo 1,2,3 da bateria: capacidade do >Ah da corrente de saída,

Vmin=306 [C.C. de V]

Tipo 1,2 e 3 da bateria:

capacidade do >Ah da corrente de saída,

Vmin=383 [C.C. de V]

Tipo 0 da bateria: a fábrica ajustou os valores de defeito, [VDC] escala Vmin=320 de regulamento: Vmin =300~360V [C.C. de V]

Tipo 0 da bateria: a fábrica ajustou os valores de defeito, [C.C. de V] escala Vmin=400 de regulamento:

Vmin =375~450V [C.C. de V]

Saída do inversor

Capacidade avaliado [KVA]

160

200

250

300

350

400

Poder avaliado [quilowatts]

128

160

200

240

280

320

Tensão avaliado [V]

De quatro fios 380/400/415VAC trifásico

Atual avaliado [A]

195

243

304

365

426

486

Ajuste da tensão da fase

200 ~ 244 V (painel de controlo)

Fator máximo

3:1

Forma de onda

Onda de seno

Deslocamento de fase da tensão (graus)       carga equilibrada de 100%

± 1'

Deslocamento de fase da tensão (graus)

carga desequilibrada de 100%

± 2'

Diferença da tensão da fase         carga do equilíbrio de 100%

± 1%

Diferença da tensão da fase         carga desequilibrada de 100%

± 3%

Índice total do harmônico (THD v)                                carga linear de 100%

<2>

Índice total do harmônico (THD v)                               carga não-linear de 100%

<5>

Estabilidade de estado estacionário da tensão

± 1%

Resposta transiente da tensão

± 5% dentro de 10ms

Frequência avaliado

Mesmos como a entrada

Estabilidade da frequência

Quando assíncrono, ± 0.5%; sincronização, ± 2%

pode ser ajustado ao ± 1~ 5%, pela operação do painel)

Sobrecarga

600'/10'/1' (110/125/150% de corrente avaliado)

Procurar um caminho mais curto 0.1s

Entrada dobro

Eficiência do inversor           (carga 100%)

98%

Desvio

Capacidade avaliado [KVA]

160

200

250

300

350

400

Tensão avaliado [V]

De quatro fios 380/400/415VAC trifásico

Escala de tensão entrada

± 15% (pode ser ajustado do panel± 10% do controle, do ± 20%)

Frequência avaliado       [Hertz]

50 / 60

Escala de frequência

± 2% (pode ser ajustado do panel± 5% do controle)

“SOBRE” (modo econômico, o interruptor de desvio ao inversor) tempo À ESPERA da conversão

2~5ms

Tempo de transferência do inversor/desvio

<1ms>

Sobrecarga

10'/1'/18" (150/175/200% de corrente avaliado)

Configuração padrão

Proteção do fluxo da alimentação, desvio isolado independentemente

 10KV - rede de baixa frequência em linha UPS de 400KVA UPS/HRD picovolt 1

Deseja saber mais detalhes sobre este produto
Estou interessado em 10KV - rede de baixa frequência em linha UPS de 400KVA UPS/HRD picovolt você poderia me enviar mais detalhes como tipo, tamanho, quantidade, material, etc.
Obrigado!
Esperando sua resposta.
