GTZW - S10 - estabilizadores automáticos da tensão 2000KVA, regulador de tensão digital trifásico
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | HRD |
| Número do modelo: | GTZW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Padrão para a exportação |
| Tempo de entrega: | 4-6 semanas |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 1000PCS/MONTHH |
|
Informação detalhada |
|||
| Tempo de resposta: | ≤5ms | Humidade relativa: | ≤90% |
|---|---|---|---|
| Altura: | ≤1000m | Tensão de funcionamento: | 380V/220V±20%, 50/60HZ |
| Temperatura do ambiente de trabalho: | -15℃~+45℃ | Precisão da saída: | ±2℅ |
| Realçar: | regulador de tensão 12vdc,Regulador de tensão automática de 3 fases |
||
Descrição de produto
GTZW - S10 - estabilizadores automáticos da tensão 2000KVA, regulador de tensão digital trifásico
1, características

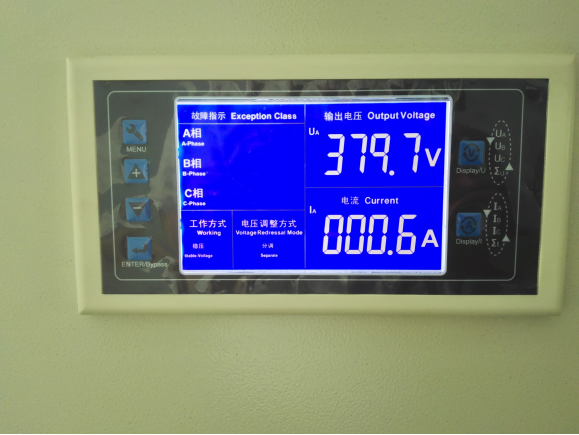

v Grande-tela do LCD
Usando a exposição do LCD da grande-tela, a lata mostra a tensão dinâmica da exposição, a corrente, e todos os tipos da condição de trabalho.
v características de produto
A velocidade do tempo de resposta (velocidade de regulamento) é muito rápido, não-contato, antiparasitária, nenhuns falha mecânica e desgaste da escova de carbono, livre de manutenção. Tensão trifásica que regula independentemente para assegurar o equilíbrio da tensão da saída. Proteja eficazmente a segurança do equipamento da precisão.
v a precisão (precisão da saída) pode ser ajustada
Toda a precisão do estabilizador é pré-ajustada mais ou menos 2%. De acordo com a carga diferente a procura pode ser ajustada mais ou menos 3%, mais ou menos 5%.
v manual Voltage Regulation
De acordo com a exigência de produção, no âmbito do valor avaliado 10% da tensão, o estabilizador pode ajustar a tensão arbitrariamente para o equipamento bonde diferente.
v função automática do desvio
Equipado com a função automática do desvio, quando o estabilizador falha, pode transformar nos canos principais automaticamente, nenhuma afeição para a produção.
v função de estabilização da tensão da saída do atraso
A bota do estabilizador da tensão ou recupera de um estado de proteção, não seria regulada imediatamente. Mas estada sobre somente depois que os usuários determinam que a tensão dos canos principais é normal para se assegurar de que o equipamento da carga não fosse danificado.
v função de saída automática
O pré-ajuste do sistema é saída automática. Quando o estabilizador conecta aos canos principais, o sistema detecta que a rede elétrica é normal, a seguir atrasaria 30 segundos, estabilizando a tensão da saída automaticamente.
v projeto modular, fáceis substituir e reparar
Adotando o projeto modular, o circuito de regulamento e o independente dos circuitos de monitoração entre si, todos os componentes são padrão-normalização. O conjunto, eliminação de erros, manutenção é mais simples e rapidamente.
v carga/capacidade de carga fortes
Quando a sobrecarga a curto prazo ou procurar um caminho mais curto, o transformador não seria danificada para evitar fogo ardente da bobina. Quando a sobrecarga 150%, estabilizador puder suportar 90 segundos, 20 segundos para a sobrecarga 200%.
v função Output da proteção da tensão do alto e baixo
Quando o circuito de monitoração detecta a tensão da saída além do limite superior ou mais baixo, o estabilizador da tensão pode transformar nos canos principais automaticamente, nenhuma afeição para a produção.
v falta da função da proteção da fase/falha da fase
Quando o circuito de monitoração detectou a falha da fase, o regulador de tensão /stabilizer eliminará a saída automaticamente e o voz-alarme.
Especificação de produto
| Fase | Modelo | Capacidade (KVA) | Corrente (A) | Tamanho (milímetros) W*S*G |
Peso (quilograma) |
| 3phase | GTZW-S10 | 10 | 15 | 350×600×750 | 140 |
| GTZW-S15 | 15 | 22 | |||
| GTZW-S20 | 20 | 30 | 160 | ||
| GTZW-S30 | 30 | 46 | 180 | ||
| GTZW-S45 | 45 | 68 | 390×650×870 | 195 | |
| GTZW-S60 | 60 | 90 | 240 | ||
| GTZW-S75 | 75 | 113 | 460×650×1200 | 316 | |
| GTZW-S100 | 100 | 152 | 330 | ||
| GTZW-S150 | 150 | 228 | 700×700×1600 | 450 | |
| GTZW-S200 | 200 | 300 | 530 | ||
| GTZW-S250 | 250 | 342 | 1100×800×2100 | 630 | |
| GTZW-S320 | 320 | 486 | 720 | ||
| GTZW-S400 | 400 | 608 | 810 | ||
| GTZW-S500 | 500 | 760 | 910 | ||
| GTZW-S600 | 600 | 912 | 1050 | ||
| GTZW-S800 | 800 | 1216 | 1800×1000×2100 | 1300 | |
| GTZW-S1000 | 1000 | 1520 | 1650 | ||
| GTZW-S1200 | 1200 | 1824 | 1900 | ||
| GTZW-S1600 | 1600 | 2431 | 1800×1000×2100 | ||
| GTZW-S2000 | 2000 | 3038 | |||
| GTZW-S2500 | 2500 | 3798 |
índice 3.Main técnico
| ENTRADA | Tensão avaliado | Põe em fase a tensão AC220V, linha C.A. 380V da tensão |
| Escala estabilizada da tensão | 3P3W+G 380Vac+/-20-60% (disponível personalizado) | |
| Frequência | 50HZ/60HZ | |
| SAÍDA | Tensão avaliado | Põe em fase a tensão AC220V, linha C.A. 380V da tensão |
| Centre a tensão | ±7℅ (pode ser ajustado) | |
| Output a precisão | ±2℅ | |
| Tempo de resposta | ≤5ms | |
| Tempo da estabilização | ≤100ms/Step | |
| Distorção de forma de onda | Não produza a distorção de forma de onda adicional (estática) | |
| Eficiência | ≥99℅ | |
| Fator trifásico do desequilíbrio | Equilíbrio trifásico da tensão automaticamente, incrementation≤2% | |
| PROTEÇÃO | Sobretensão | A tensão da fase de saída é mais alta do que 10℅ (242V), ininterrupto contornear |
| Undervoltage | A tensão da fase de saída é mais baixa do que 10℅ (198V), ininterrupto contornear | |
| Perda de Pheas | Sim, ininterrupto para contornear | |
| Sobrecarga | A detecção elétrica, sobrecarrega 1 minuto, a saída seria eliminada. | |
| Sobrecarga | Detecção eletrônica e proteção dupla do interruptor. | |
| Curto-circuito | Detecção eletrônica e proteção dupla do interruptor. | |
| Desvio | Desvio manual e desvio automático. | |
| INSTRUÇÃO | Tensão | A, B, C, mostras trifásicas de ∑ABC retifica respectivamente e valores eficazes |
| Atual | A, B, C, mostras trifásicas de ∑ABC retifica respectivamente e valores eficazes | |
| Estado de trabalho | AVR/Bypass | |
| Anormal | Sobretensão, sob-tensão, sobrecarga, sopro do fusível | |
| MODO DE CONTROLE | DSP operam a tecnologia de medida do controle inteligente da microplaqueta | |
| MODO DE TRABALHO | Com regulamento de tensão automático e o desvio, modo dois de trabalho. | |
| MODO DE VOLTAGE REGULATION | Trifásico ajuste a tensão separadamente | |
|
CAPACIDADE DE SOBRECARGA
|
3 vezes a corrente avaliado, 1 segundo, podem ser adaptados à carga resistive, indutiva, capacitiva e de impacto; pode suportar o impacto instantâneo da sobrecarga. O estabilizador output continuamente a corrente avaliado. Quando a elevação da temperatura estavelmente, sobrecarrega 10% por 30 minutos está permitido. (A corrente a curto prazo de uma sobrecarga de 5 minutos) (valor avaliado 1,6 vezes) é permitida igualmente. | |
4. Lista material principal
| Nome material | Quantidade | Fabricante | Introduções |
| CERCO | 1pcs | HRD |
Adote 2,0 grossos laminam o tratamento de aço de Sheets.Surface: Revestimento de G139→Phosphating+PZ660 powder+powder (RAL7032) pulverização plástica; |
| EXPOSIÇÃO | 1pcs | HRD | Adote a exposição larga do LCD do ângulo de STH, lendo claramente; steroscopical e direto. |
| PRATO PRINCIPAL | 1pcs | HRD | Desenvolva o PWB independentemente, circuitos estáveis; Os componentes principais adotam o tipo importado, como “Infineon”, “ST”, “Fairchild”, “Toshiba”, etc. |
| CANTE A FASE QUE COMPENSA TRANSFORER | 3PCS | HRD | Com o vácuo secundário que mergulha, e coza continuamente por 10 horas sob a alta temperatura da classe F da isolação de 130 ℃.Transformer, ℃ da resistência térmica 155. Toda a tensão de suporte é 3500V/5mA/min; |
| TRANSFORMADOR DE REGULAMENTO TRIFÁSICO | 3PCS | HRD | |
| RELÉ | 3PCS | HRD | Adote o tipo de primeira classe doméstico, special personalizado para o estabilizador da tensão do controle de Digitas. |
|
FUSÍVEL
|
3PCS | Ming Rong | Adotando o fusível doméstico, os produtos de alta qualidade da primeira de “empresa Ming Rong” do tipo |
| INTERRUPTOR DE ENTRADA | 1PCS | SHIHLIN | |
|
ABSORÇÃO RESISTÊNCIA |
6PCS | VILVA ELETRÔNICO |
estábulo e bens da resistência da Industrial-categoria
durável
|
6. tecnologia e exigências especiais
interruptor de desvio manual output 1.With;
2. Material do cerco: Baosteel (ou Wuhan Ferro e Aço Grupo Corp) 2mm grossos laminam as chapas de aço; 3. Tratamento de superfície: Revestimento de G139→Phosphating+PZ660 powder+powder (RAL7032);
4.Products fabricação de acordo com a lei do padrão do setor de República Popular da China, alvos de compesação do estabilizador da C.A.
7. documentos técnicos
Forneça o arquivo técnico completo sobre o equipamento:
A.1pcs a certificação inteira da qualidade da máquina.
Relatório de teste do produto de B.1pcs
Manual do usuário de C.1pcs
8. Controle de qualidade e serviço pós-venda
1)O período de garantia do equipamento está a 1 ano da data de entrega;
2)Durante o período de garantia, suporte laboral da oferta do fornecedor para livre; Quando obtenha a observação da falha pelo partido A, o partido B deve executar as obrigações da garantia; A resposta dentro de 8 horas e a solução devem ser dadas sem 24 horas para reduzir as perdas do partido A. Se a necessidade da manutenção outras peças sobresselentes, assistência do partido B comprando, instalação e eliminação de erros, dentro de 48 horas resolve o problema.
3)Após o período de garantia, o fornecedor fornece o usuário o serviço técnico e as peças sobresselentes oportunos, de alta qualidade, favoráveis da fonte.
9. Exposição

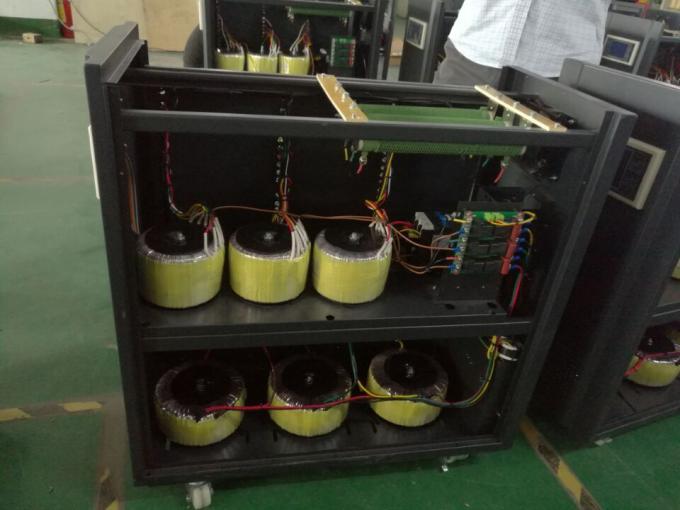

10. Imagens
