Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia fornecedor Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia fornecedor Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia fornecedor Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia fornecedor

Imagem Grande :  Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Detalhes do produto:

Lugar de origem:China
Marca:HRD/MOTU
Certificação:CE, ISO9001, ISO18001
Número do modelo:GTZW-S

Condições de Pagamento e Envio:

Quantidade de ordem mínima:1ps
Detalhes da embalagem:caixa de madeira para a exportação
Descrição de produto detalhada
Fase: 3phase 220Vac, fase à fase certificado: CE, ISO9001
Controle: Microplaqueta de DSP Exibição: Grande LCD
cor: cinza (opcionais pretos) Garantia: 2 anos após a expedição



GTZW-S10-1600KVA 3 especificações do estabilizador da tensão do controle de Digitas da fase



1. Ambientes de trabalho

Uso: interno, vibração-livre & sacudida, estabilizador nenhuma afeição séria do gás da isolação, vapor, depósito químico, poeira, sujeira e o outro meio do bombardeio e o corrosivo.

Tensão de funcionamento: 220/127 do r200/120 +/--30%, 50/60HZ

Temperatura do ambiente de trabalho: - 15℃~+45℃

Altura: ≤35000m,

Humidade relativa: ≤90%
+ do regulamento da carga/5%

Ruído: < 9="" DB="" 1="" Mt="">

Bloco de terminais para adicionar fases



  1. Especificação de produto
Fase Modelo

Capacidade

(KVA)

Corrente (A) Tamanho (milímetro)
W*S*G
Peso (quilograma)
3phase GTZW-S10 10 28 350×600×750 140
GTZW-S15 15 40
GTZW-S20 20 55 160
GTZW-S30 30 84 180
GTZW-S45 45 125 390×650×870 195
GTZW-S60 60 165 240
GTZW-S75 75 207 460×650×1200 316
GTZW-S100 100 279 330
GTZW-S150 150 418 700×700×1600 450
GTZW-S200 200 550 530
GTZW-S250 250 627 1100×800×2100 630
GTZW-S320 320 891 720
GTZW-S400 400 1115 810
GTZW-S500 500 1393 910
GTZW-S600 600 1672 1050
GTZW-S800 800 2229 1800×1000×2100 1300
GTZW-S1000 1000 2787 1650
GTZW-S1200 1200 3344 1900
GTZW-S1600 1600 4457 1800×1000×2100



3.Characteristics



v Grande-tela do LCD

Usando a exposição do LCD da grande-tela, a lata mostra a tensão dinâmica da exposição, a corrente, e todos os tipos da condição de trabalho.



v características de produto

A velocidade do tempo de resposta (velocidade de regulamento) é muito rápido, não-contato, antiparasitária, nenhuns falha mecânica e desgaste da escova de carbono, livre de manutenção. Tensão trifásica que regula independentemente para assegurar o equilíbrio da tensão da saída. Proteja eficazmente a segurança do equipamento da precisão.



v a precisão (precisão da saída) pode ser ajustada

Toda a precisão do estabilizador é pré-ajustada mais ou menos 2 volts. De acordo com a carga diferente a procura pode ser ajustada mais ou menos 2 volts, mais ou menos 2 volts.



v manual Voltage Regulation

De acordo com a exigência de produção, no âmbito do valor avaliado 10% da tensão, o estabilizador pode ajustar a tensão arbitrariamente para o equipamento bonde diferente.



v função automática do desvio

Equipado com a função automática do desvio, quando o estabilizador falha, pode transformar nos canos principais automaticamente, nenhuma afeição para a produção.



v função Output da proteção da tensão do alto e baixo

Quando o circuito de monitoração detecta a tensão da saída além do limite superior ou mais baixo, o estabilizador da tensão pode transformar nos canos principais automaticamente, nenhuma afeição para a produção.



v falta da função da proteção da fase/falha da fase

Quando o circuito de monitoração detectou a falha da fase, o regulador de tensão /stabilizer eliminará a saída automaticamente e o voz-alarme.



v função de estabilização da tensão da saída do atraso

A bota do estabilizador da tensão ou recupera de um estado de proteção, não seria regulada imediatamente. Mas estada sobre somente depois que os usuários determinam que a tensão dos canos principais é normal para se assegurar de que o equipamento da carga não fosse danificado.





v função de saída automática

O pré-ajuste do sistema é saída automática. Quando o estabilizador conecta aos canos principais, o sistema detecta que a rede elétrica é normal, a seguir atrasaria 30 segundos, estabilizando a tensão da saída automaticamente.



v projeto modular, fáceis substituir e reparar

Adotando o projeto modular, o circuito de regulamento e o independente dos circuitos de monitoração entre si, todos os componentes são padrão-normalização. O conjunto, eliminação de erros, manutenção é mais simples e rapidamente.



v carga/capacidade de carga fortes

Quando a sobrecarga a curto prazo ou procurar um caminho mais curto, o transformador não seria danificada para evitar fogo ardente da bobina. Quando a sobrecarga 150%, estabilizador puder suportar 90 segundos, 20 segundos para a sobrecarga 200%.

  1. Índice técnico principal
ENTRADA Tensão avaliado FF208/220 VAC, FN 120/127 de VAC
Escala estabilizada da tensão 3P3W+G 220Vac+/-30% (20-60% podem ser personalizados)
Frequência 60HZ
Disjuntor Sim
SAÍDA Tensão avaliado

152/252 de FF e de FN 87/152



Tensão Center ±7℅ (pode ser ajustado)
Output a precisão FF 200/208/220 de VAC +/--2 de volt, FN 118/127 de VAC +/- 5%
Tempo de resposta ≤3ms
Fator de poder 0,9
Tempo da estabilização ≤100ms/Step
THD < 1="">
Regulamento da carga 1,5%
Eficiência ≥99℅
Fator trifásico do desequilíbrio Equilíbrio trifásico da tensão automaticamente, incrementation≤2%
Disjuntor Sim
PROTEÇÃO Sobre a tensão Nós aceitamos o pedido
Sob a tensão Nós aceitamos o pedido
Perda da fase Sim, ininterrupto para contornear
Proteção do impulso Sim
Sobrecarga A detecção elétrica, sobrecarrega 1 minuto, a saída seria eliminada.
Sobrecarga Detecção eletrônica e proteção dupla do interruptor.
Curto-circuito Detecção eletrônica e proteção dupla do interruptor.
Desvio Desvio manual e desvio automático.
INSTRUÇÃO Tensão A, B, C, mostras trifásicas de ∑ABC retifica respectivamente e valores eficazes
Atual A, B, C, mostras trifásicas de ∑ABC retifica respectivamente e valores eficazes
Estado de trabalho AVR/Bypass
Anormal Sobretensão, sob-tensão, sobrecarga, sopro do fusível
MODO DE CONTROLE DSP operam a tecnologia de medida do controle inteligente da microplaqueta
MODO DE TRABALHO

Com regulamento de tensão automático e o desvio, dois que trabalham

modo.

MODO DE VOLTAGE REGULATION a 3-fase ajusta a tensão separadamente

CAPACIDADE DE SOBRECARGA



500% por 10 segundos

100% por 15 minutos

50% para 1 hora

30% para 2 horas

10% continuam

TEMPO DA MEDIDA PARA A CORREÇÃO 8,33 resposta 1,5 da Senhora nós (microssegundos)
TRANSFORMADOR DO ISOLAMENTO Sim 1 por fases

















lista 5.Main material

Nome material Quantidade Fabricante Introduções
CERCO 1pcs HRD

Adote 2,0 grossos laminam o tratamento de aço de Sheets.Surface: Revestimento de G139→Phosphating+PZ660 powder+powder ou eletrostático

(RAL7032) pulverização plástica;

EXPOSIÇÃO 1pcs HRD Adote a exposição larga do LCD do ângulo de STH, lendo claramente; steroscopical e direto.
PRATO PRINCIPAL 1pcs HRD Desenvolva o PWB independentemente, circuitos estáveis; Os componentes principais adotam o tipo importado, como “Infineon”, “ST”, “Fairchild”, “Toshiba”, etc.
CANTE A FASE QUE COMPENSA TRANSFORER 3PCS HRD Com o vácuo secundário que mergulha, e coza continuamente por 10 horas sob a alta temperatura da classe F da isolação de 130 ℃.Transformer, ℃ da resistência térmica 155. Toda a tensão de suporte é 3500V/5mA/min;
TRANSFORMADOR DE REGULAMENTO TRIFÁSICO 3PCS HRD
RELÉ 3PCS HRD Adote o tipo de primeira classe doméstico, special personalizado para o estabilizador da tensão do controle de Digitas.



FUSÍVEL





3PCS Ming Rong Adotando o fusível doméstico, os produtos de alta qualidade da primeira de “empresa Ming Rong” do tipo
INTERRUPTOR DE ENTRADA 1PCS SHIHLIN

ABSORÇÃO

RESISTÊNCIA

6PCS VILVA ELETRÔNICO

estábulo e bens da resistência da Industrial-categoria



durável



HISTERESE ENTRE ETAPAS     < 1="">
COMUTAÇÃO     RELÉS
TECNOLOGIA     ADIÇÃO E SUBTRAÇÃO PHASOR
TORNEIRAS DO NÚMERO     6





6.Technology e exigências especiais

interruptor de desvio manual output 1.With;

2. Material do cerco: Baosteel (ou Wuhan Ferro e Aço Grupo Corp) 2mm grossos laminam as chapas de aço;

tratamento 3.Surface: Revestimento de G139→Phosphating+PZ660 powder+powder (RAL7032);

4.Products fabricação de acordo com a lei do padrão do setor de República Popular da China, alvos de compesação do estabilizador da C.A.

documentos 7.Technical

Forneça o arquivo técnico completo sobre o equipamento:

A.1pcs a certificação inteira da qualidade da máquina.

Relatório de teste do produto de B.1pcs

Manual do usuário de C.1pcs

segurança 8.Quality e serviço pós-venda

1)O período de garantia do equipamento está a 2 anos da data de entrega;

2)Durante o período de garantia, suporte laboral da oferta do fornecedor para livre; Quando obtenha a observação da falha pelo partido A, o partido B deve executar as obrigações da garantia; A resposta dentro de 8 horas e a solução devem ser dadas sem 24 horas para reduzir as perdas do partido A. Se a necessidade da manutenção outras peças sobresselentes, assistência do partido B comprando, instalação e eliminação de erros, dentro de 48 horas resolve o problema.

3)Após o período de garantia, o fornecedor fornece o usuário o serviço técnico e as peças sobresselentes oportunos, de alta qualidade, favoráveis da fonte.

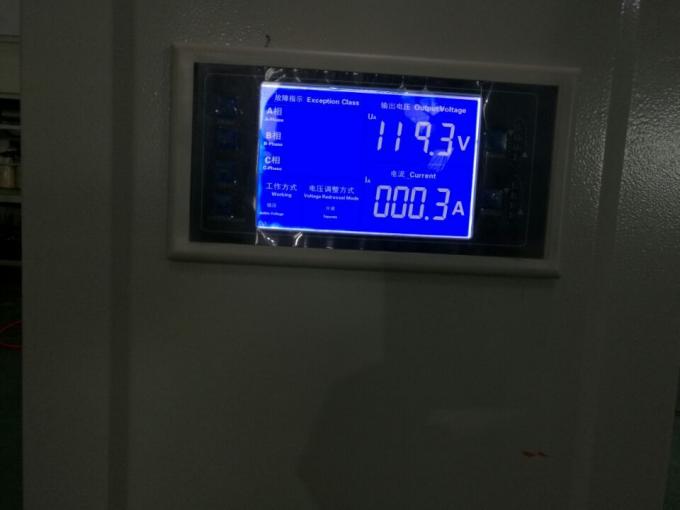

9.Display, grande LCD

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

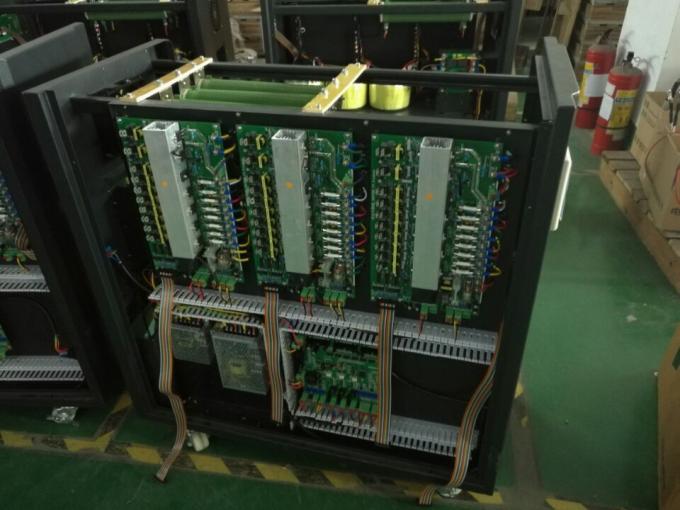

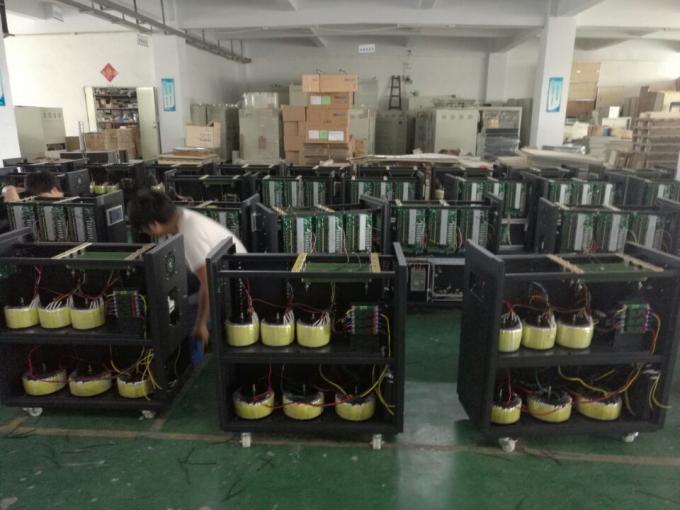

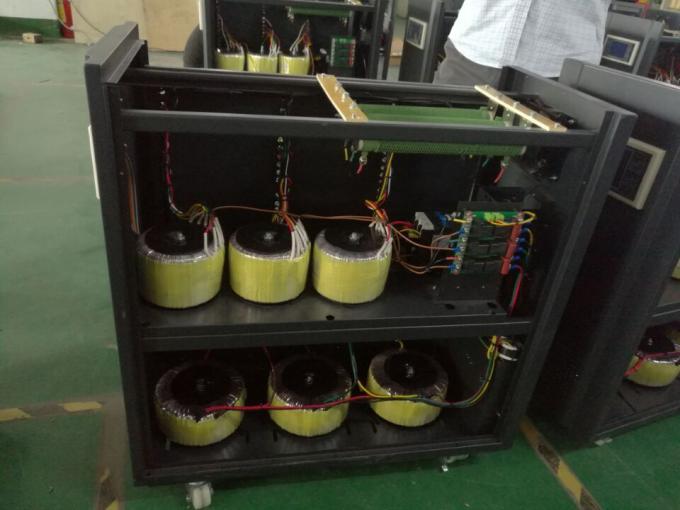

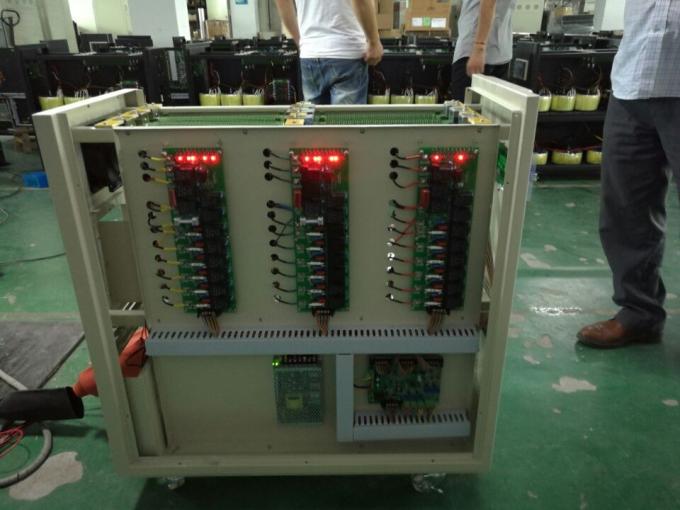

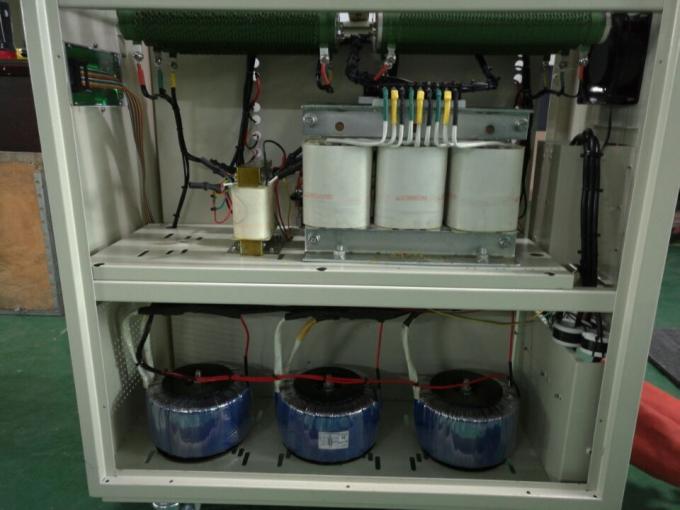

10.Pictures

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia





comparação de desempenho 11.Technical com o outro tipo reguladores;

Comparação do índice técnico NÃO regulador de tensão do contato Regulador do servo motor
Princípio de funcionamento O processador inteligente digital de DSP, a tensão verdadeira do RMS e a corrente estão sob a detecção do tempo real e o controle output em uma ordem específica. Com relés SOBRE e fora, para mudar o valor e a polaridade da tensão da compensação. A onda da frequência e da tensão e de seno é em-fase sobreposta para manter a estabilidade da tensão da saída. Através do motor para conduzir a posição da escova de carbono sobre o regulador deslize a bobina para mudar a bobina do regulador da relação das voltas. E então mudando a tensão da compensação do transformador, para estabilizar a tensão da saída.
Tempo de resposta Quando a queda de tensão acima de 5%, apenas ele exigir 500ms estabilizar a tensão. Ao mesmo tempo, pode rapidamente suprimir o nível transiente do impulso da tensão, proteção eficaz do tempo real do equipamento da precisão. Resposta lenta, quando as quedas de tensão acima de 5%, ele forem necessárias para estabilizar a tensão dentro de cerca de 1500ms. Devido ao regulamento da retardação, não pode eficazmente impedir a tensão de pico instantânea da entrada. Assim é difícil proteger eficazmente o equipamento da precisão.
Ajuste do parâmetro Indique o botão para ajustar os parâmetros, conveniente, fáceis de usar O potenciômetro análogo para o ajuste
Exposição Digitas LCD, estado real do AVR Ponteiro
Manutenção Manutenção livre.

Manutenção rotineira exigida.

A escova de carbono é fácil de vestir, motor bloqueado frequentemente.

MTBF 100000hours 8760 horas
Grau trifásico do desequilíbrio Produtos convencionais para a distribuição trifásica
Tenha a função trifásica do equilíbrio automático da tensão
Ajuste trifásico convencional
Não tenha a função trifásica do equilíbrio automático da tensão
Eficiência >99% >98%
Interferência magnética do escapamento Não Não
Poluição da grade Não Não
Impacto começando lento Todos os produtos têm uma primeira função de saída da tensão Os produtos convencionais não têm esta característica
Bota automática da operação desacompanhada Todos os produtos têm uma função startup automática da operação desacompanhada Os produtos convencionais não têm
O tempo de resposta da proteção Situação anormal após a proteção 20ms Os produtos convencionais não têm a proteção
A função do desvio Tenha (desvio) Tenha (manual)
Sobre a proteção da temperatura SIM NÃO
Desvio estático SIM (transferência automática sem interrupção,) NÃO
Desvio manual SIM (transferência automática sem interrupção) NÃO
Sobre a proteção da tensão Sim (ajuste fácil no LCD) Sim (através do potencial-medidor)
Proteção da baixa tensão Sim (ajuste fácil no LCD) Sim (através do potencial-medidor)
Equilíbrio da tensão 3phase com ajuste separado da fase da tensão 3phase com ajuste unificado
Sobre a proteção atual Controle de DSP Controle análogo


1, quando a corrente da carga excede o valor atual avaliado do regulador, o regulador comutará automaticamente ao desvio, e indicado na sobrecarga do painel LCD, para lembrar o usuário corrigir. E pode continuar a proteger o equipamento de dano que corre em altas velocidades.

2.When que a corrente da carga excede um valor atual avaliado de 10%, o regulador comutará automaticamente ao desvio com a lembrar o usuário corrigir. E o usuário terá o momento de desligar fora a máquina antes das viagens do disjuntor da entrada para proteger o regulador próprio de dano.

Quando a carga excede a corrente avaliado, tropeçará fora automaticamente. Devido de repente ao sem energia, pode trazer dano pesado à carga, que está correndo na alta velocidade.
Sistema de refrigeração Fã inteligente com controlador de temperatura, o tempo do fã de alargamento Forçado - ar




Índice técnico NÃO regulador de tensão do contato Regulador de tensão da indução
Princípio de funcionamento O processador inteligente digital de DSP, a tensão verdadeira do RMS e a corrente estão sob a detecção do tempo real e o controle output em uma ordem específica. Com relés SOBRE e fora, para mudar o valor e a polaridade da tensão da compensação. A onda da frequência e da tensão e de seno é em-fase sobreposta para manter a estabilidade da tensão da saída. Mudando o ângulo de fase do estator e do rotor para mudar a tensão da entrada e da saída.
Tempo de resposta Jejue, quando a queda de tensão acima de 5%, apenas ele exige 500ms estabilizar a tensão. Ao mesmo tempo, pode rapidamente suprimir o nível transiente do impulso da tensão, proteção eficaz do tempo real do equipamento da precisão. Retarde, quando as quedas de tensão acima de 5%, ele são necessárias para estabilizar a tensão dentro de cerca de 1500ms. Devido ao regulamento da retardação, não pode eficazmente impedir a tensão de pico instantânea da entrada. Assim é difícil proteger eficazmente o equipamento da precisão.
Ajuste do parâmetro Indique o botão para ajustar os parâmetros, conveniente, fáceis de usar O ajuste análogo do potenciômetro, ou pode ser ajustado
Exposição Digitas LCD Ponteiro
MTBF 100000hours 8760 horas
Grau trifásico do desequilíbrio Produtos convencionais para a distribuição trifásica
Tenha a função trifásica do equilíbrio automático da tensão
Ajuste trifásico convencional
Não tenha a função trifásica do equilíbrio automático da tensão
Eficiência >98% 93%~96%
Interferência magnética do escapamento Não Tenha (escapamento do fluxo magnético do rotor do estator)
Poluição da grade Não Tenha, colapso da tensão de pico do feedback de volta à grade, com os aumentos do poder.
Retarde começando o impacto Com uma primeira função de saída da tensão não tenha esta característica
Bota automática da operação desacompanhada Com uma função startup automática da operação desacompanhada não tenha esta característica
O tempo de resposta da proteção Situação anormal após a proteção 20ms Os produtos convencionais não têm a proteção
A função do desvio Tenha (desvio) Não
Maneira da manutenção A manutenção livra Manutenção regular exigida





Contacto
Shenzhen HuaRuiDi Science & Technology Co., Ltd.(Shenzhen MOTU Power Supply Co.,Ltd)

Pessoa de Contato: Mr. Hunter Chen

Telefone:86-755-81737467

Fax:86-755-81737252

Envie sua pergunta diretamente para nós (0 / 3000)

Outros Produtos

regulador de tensão de 2 fases auto, estabilizador eletrônico de uma tensão de 10 - 1600 KVA

Estabilizador automático inteligente da tensão, da tensão AC do regulador contato não - compensado

Vibração - livre 3 o controle da microplaqueta do estabilizador DSP da tensão da fase com 24 meses de garantia

Controle de Digitas ajustado da tensão da fase monofásica estabilizador automático com cor cinzenta

Sreies 0,5 da precisão SVR - tipo automático do relé do estabilizador da tensão 10kva

GTZW - S10 - estabilizadores automáticos da tensão 2000KVA, regulador de tensão digital trifásico

Estabilizador automático 5kva da tensão da série do TND, C.A. 3 elevada precisão do regulador de tensão 220v da fase
