Estabilizador automático inteligente da tensão, da tensão AC do regulador contato não - compensado
Detalhes do produto:
Lugar de origem: | China |
Marca: | HRD/MOTU |
Certificação: | CE, ISO9001, |
Número do modelo: | GTZW-S/D |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiate |
Detalhes da embalagem: | padrão para a exportação |
Termos de pagamento: | T / T, L / C |
Informação detalhada |
|||
Tensão de funcionamento: | 127/120 +/--30%, 50/60HZ | Temperatura do ambiente de trabalho: | -15℃~+45℃ |
---|---|---|---|
Altura: | ≤1000m, acima de 1000m, derating | Humidade relativa: | ≤90% |
cor: | Cinza | Fase: | 3 fases/fase monofásica |
Realçar: | regulador de tensão 12vdc,regulador de tensão automática de 3 fases,o ce aprovou o regulador da tensão AC |
Descrição de produto
GTZW-S/D 10-3000kVA
Inteligente não - contacte o regulador compensado da tensão AC
Princípio de funcionamento
Esta não-contato inteligente tensão AC Compensada
o regulador é adotado o DSP de alta velocidade o mais atrasado
lasque a tecnologia do controle, tecnologia rápida da amostra da C.A.,
Tecnologia, tensão e corrente da correção do RMS
a tecnologia do interruptor do zero-cruzamento e jejua
tecnologia do regulador da compensação, combinação
instrumento esperto, regulador rápido e falha
o diagnóstico togetherA.It conduz o produto
para ser com seguro, eficiente de nível elevado e sofisticado.
O regulador é composto principalmente do transformador do isolamento, do módulo do SCR, do controle de DSP núcleo, tecnologia rápida do regulador de tensão e dispositivo de proteção da segurança.
Com a monitoração de tempo real output a tensão pelo DSP, microplaqueta rápida do cálculo e o módulo do SCR do controle, para ajustar a escala da tensão e a polaridade do do transformador da compensação, o AVR pode conseguir o regulamento rápido eficazmente.
Características principais:
Eficiência elevada: mais de 98%, de pequenas perdas
- Eficiência elevada: mais de 98%, baixa auto-perda
- ± a rendimento elevado 1% da precisão
- Exposição inteligente do instrumento: tensão exata da exposição de tempo real, valor atual do RMS, alta resolução, operação da chave do filme fino, seguro e seguro
- Ajuste trifásico: independentemente regulamento trifásico, para assegurar-se de que a tensão da saída de cada fase seja exata.
- Vasta gama de aplicações: Escala larga da tensão, para satisfazer a qualidade pobre da rede elétrica ou com as grandes condições do poder da flutuação da tensão
- Resposta de alta velocidade: Dentro de 10ms, sem algum efeito no computador, automatização, ect do equipamento.
- Proteção detalhada: a perda da fase, fase errada, sobre a temperatura, a sobrecarga, sobretensão, sob a tensão, procura um caminho mais curto, funde o ect da proteção. para assegurar a operação segura do regulador & da carga.
- Função do pré-ajuste: output a tensão, sobrecarga, sobretensão, velocidade da resposta e outros parâmetros podem arbitrariamente ser ajustados dentro da avaliação da capacidade.
- Capacidade de sobrecarga forte: a máquina usa os dispositivos de alta qualidade, desempenho excelente, pode continuamente trabalhar com carga avaliada 100%, e pode suportar a sobrecarga transiente sem dano à máquina.
- Adaptação forte: adaptação forte à grade e à carga, lata confiantemente, continuamente e estavelmente trabalho em uma variedade de rede elétrica áspera ou com condições de carga complexas
- Nenhuma distorção: use a tensão e a tecnologia atual do interruptor do zero-cruzamento, nenhuma interrupção, nenhuma corrente do inrush, a forma de onda da saída sem distorção no processo do interruptor
- De pequenas perdas: menos de 0,5% perdas sem carga, que salvar muita taxa da eletricidade para utilizadores finais.
- De pequenas perdas: menos de 0,5% perdas sem carga sob a tensão avaliado, que salvar muita eletricidade para clientes
Aplicação perfeita:
Indústria, transporte, cargo e telecomunicações, defesa, estrada de ferro, pesquisa científica e outros campos do equipamento mecânico e bonde em grande escala, equipamento de processamento do metal. Como linhas de produção, elevadores, equipamento médico, equipamento de matéria têxtil do bordado, condicionamento de ar, rádio e televisão, iluminação dos aparelhos eletrodomésticos e da construção e o outro equipamento bonde, que precisa a tensão estável.
Parâmetros técnicos:
Modelo | D10K-100K (1phase) | S10K-3000K (3phase) |
Capacidade avaliado: | 10-100KVA | 10-3000KVA |
Fase:
|
Fase monofásica, L+N+G | 3phase, 3L+N+G |
Tensão de entrada Escala |
220V/230V/240Vac (110V/120V/127Vcustomizable) | 380/400/415Vac (200V/208V/220Vcustomizable) |
± padrão 15% (± 20%/± 30% customizável) | ||
Tensão da saída | ±10% Settable | ±10% Settable |
precisão regulamentar: | ±1%/±3%/±5% (Settable) | |
Eficiência: | 10K-50K≥95%, 50K-100K≥97%, >100K≥98% | |
Frequência: | auto-sentido 50Hz/60Hz | |
Tempo de resposta: | <10ms> | |
Tempo da estabilização: | <500ms> | |
Classe da isolação: | Classe de F | |
Resistência de isolação: | Resistência de isolação do machine> inteiro 50MΩ | |
Força dielétrica: | 2000V / 1min nenhuma descarga formando arcos, nenhuma divisão | |
Forma de onda da saída: | Sem distorção, incremento ZERO do harmônico | |
Capacidade de sobrecarga instantânea: |
2 vezes a corrente avaliado
|
|
Modo de exposição: | Exposição do LCD | |
Relação de comunicação: | RS232 OU RS485 (opcional) | |
Proteção: |
A sobrecarga, sobretensão, undervoltage (settable), procura um caminho mais curto, perda da fase, sequência de fase errada, sobre a temperatura, fusível
|
|
Grau da proteção de relâmpago | 220V ou 380V, 20KA, proteção de relâmpago da C-classe, 1200V, <25ns> | |
Filtro: | O filtro incorporado da saída para resolver a transmissão, EMT, problemas do IEM, para aperfeiçoar a qualidade do poder, melhora a capacidade antiparasitária do equipamento, a corrente máxima do escapamento <2ma> | |
Isolamento: | Transformador incorporado ou externo do isolamento, para encontrar o equipamento bonde e a rede elétrica para eliminar a interferência da desordem da rede elétrica, para proteger o equipamento e a segurança de pessoais (opcionais) | |
Método refrigerando: | Forçado - refrigerar de ar, velocidade inteligente | |
Grau do IP | IP20 |
Dimensões e peso (para a referência somente)
Modelo | Capacidade (KVA) | Tamanho (W*D*H) cm | Peso (quilograma) |
GTZW-D3K | 3KVA | 25*53*30 | 22 |
GTZW-D5K | 5KVA | 25*53*30 | 25 |
GTZW-D10K | 10KVA | 25*53*30 | 32 |
GTZW-D15K | 15KVA | 25*53*30 | 40 |
GTZW-D20K | 20KVA | 35*60*40 | 70 |
GTZW-D30K | 30KVA | 35*60*40 | 80 |
GTZW-D40K | 40KVA | 38*78*83 | 100 |
GTZW-D50K | 50KVA | 38*78*83 | 120 |
GTZW-D75K | 75KVA | 43*78*117 | 150 |
GTZW-D100K | 100KVA | 43*78*117 | 180 |
saída 3Phase dentro e 3phase | |||
GTZW-S10K | 10KVA | 38*78*83 | 70 |
GTZW-S20K | 20KVA | 38*78*83 | 80 |
GTZW-S30K | 30KVA | 38*78*83 | 90 |
GTZW-S50K | 50KVA | 38*78*83 | 150 |
GTZW-S80K | 80KVA | 43*78*117 | 170 |
GTZW-S100K | 100KVA | 43*78*117 | 190 |
GTZW-S120K | 120KVA | 52*83*130 | 216 |
GTZW-S150K | 150KVA | 52*83*130 | 240 |
GTZW-S200K | 200KVA | 52*83*130 | 280 |
GTZW-S250K | 250KVA | 100*80*150 | 350 |
GTZW-S300K | 300KVA | 100*80*150 | 390 |

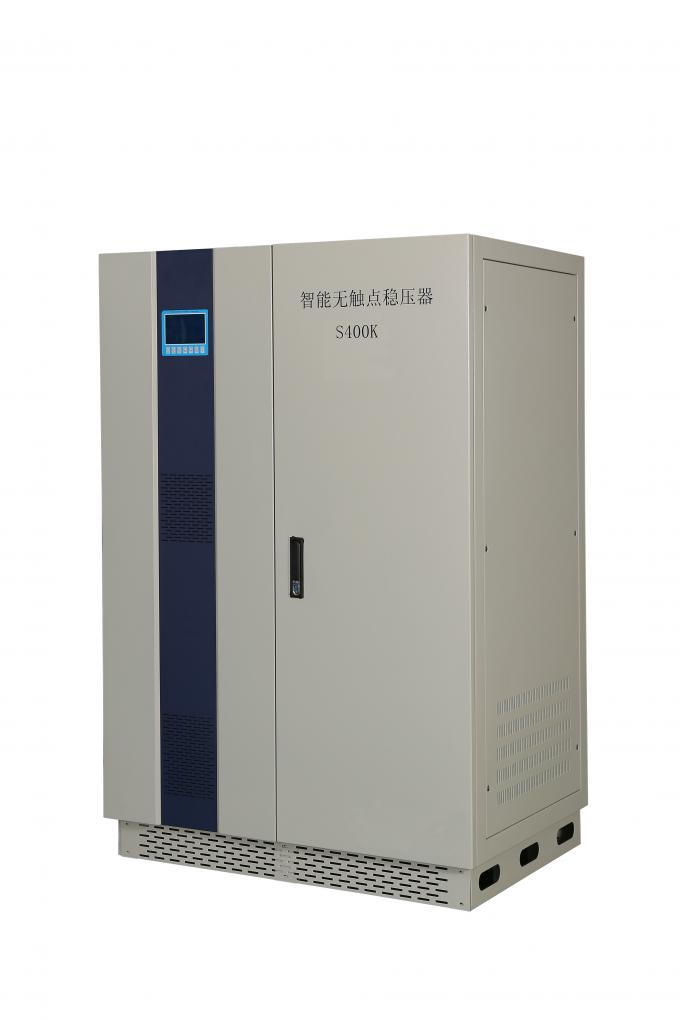

GTZW-S400K | 400KVA | 100*80*150 | 420 |
GTZW-S500K | 500KVA | 120*80*160 | 480 |
GTZW-S600K | 600KVA | 120*80*160 | 520 |
GTZW-S800K | 800KVA | 150*100*180 | 600 |
GTZW-S1000K | 1000KVA | 150*100*180 | 660 |
GTZW-S2000K | 2000KVA | 180*180*200 | 750 |
GTZW-S3000K | 3000KVA | 180*180*200 | 850 |
