LF em linha UPS 6-40KVA com função de PFC

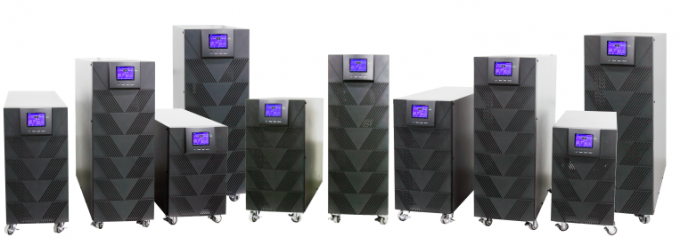

Série LF em linha UPS 1-30kVA de Powersafe

1. Introdução do sistema

A série UPS do picosegundo II é completo-digitado com saída controlada europeia fase entrada/monofásica de fase monofásica de Cortex-M3 MCU (STM32F103RCT6) ou fase entrada/monofásica UPS em linha output da fase 3. Fornece a alimentação CA segura, estável, e constante para o material informático, os dispositivos da telecomunicação, o equipamento da precisão/instrumento, e equipamento (NTE) da terminação de rede. Os sistemas de UPS protegem todos estes dispositivos dos dados ou da informação de perda devido ao falho elétrico, à interrupção ou ao rompimento resolvem a verdadeiramente e detalhadamente edições do poder, tais como o falho elétrico, o impulso de poder, as caídas da tensão, a sobretensão provisória, a tensão inferior provisória, o offset de frequência, os distúrbios do poder, os transeuntes de interruptor, e a distorção da onda de harmônico.

características 2.Syetem

índice do desempenho 2.1High

Retificador avançado do SCR do ◆ e de inversor de IGBT tecnologia. Em linha 1/1 ou 3/1 de estrutura dobro da conversão.

O ◆ adapta-se com tecnologia isolada saída do transformador para caber 200,220,230,240Vac, sistemas de grade 50/60Hz;

A escala larga da entrada do ◆ da fase monofásica 160-280Vac, 3 põe em fase 286-475Vac, 50/60 de Hz±5%, capacidade adaptável alta à grade dos canos principais

Capacidade alta da sobrecarga do ◆ -- tecnologia da proteção da corrente de impulso para levar imediatamente o impacto repentino para a carga de 0% a de 100% sem transferência ao desvio;

Eficiência total 85%. 98% do ◆ sob o modo de ECO;

o ◆ Completo-digitou a tecnologia da redundância paralela do escravo do Não-mestre. Circumfluence paralelo ≤5%;

Projeto de carregamento inteligente do ◆. Equipe-se com o ponto baixo do BASTÃO/sobre o sensor carregado para proteger o carregador. Diagnóstico do tempo real no estado da bateria e nos dados da resposta simultaneamente;

Tela da matriz de pontos LCD+LED da cor do ◆ grande com o teclado multi-funcional para verificar periodicamente parâmetros de sistema, tais como histórias da falha, ajustes da descarga do autodiagnóstico dos estados operacionais, etc.

Os Auto-testes da bateria do ◆ podem ser feitos no LCD diretamente. A capacidade da bateria, modo de trabalho de UPS (em linha ou ECO) pode ser ajustada na tela. Todas as falhas e estatísticas da história podem ser consideradas na tela para ajudar o usuário a analisar o sumário de trabalho de UPS.

A monitoração do ◆ pode ser feita pelo adaptador da monitoração do adaptador ou da nuvem do SNMP de WAN/LAN. UPS equipe-se com o RS232, USB, o EPO move, e pode escolher RS485 e Seco-contato como acessórios opcionais.

Do ◆ projeto da ventilação da frente para trás para reduzir a taxa defeituosa do produto.

Tamanho de Smart do ◆.

2.2. Seguro e seguro

Controle do ◆ MCU para operar todas as sessões da conversão de poder durante as operações, que tem uma confiança de sistema mais alta do que sistemas tradicionais de UPS.

Acessório isolado saída do transformador do ◆. Pode reduzir impactos e interferências da corrente da onda de harmônico da carga e da tensão do N-fio.

Projeto especial do ◆ nos conectores de bateria para salvar os perigos de choque da mis-operação;

o ◆ 90% de componentes de sistema é dos tipos internacionais. Todos os dispositivos foram envelhecidos e testados inteiramente no mínimo 24 horas antes de sair da fábrica.

3. Acessórios opcionais ricos

O sistema pode usar o adaptador de rede do SNMP, o contato de RS485/Dry, o porta usb, e a função do EPO para acumular um controlo a distância e um sistema de vigilância.

4. Tipo de aplicação

O sistema é projetado para sistemas importantes pequenos e médios do equipamento, tais como o equipamento de rede comercial pequeno e médio, o centro de dados pequeno, o equipamento médico importante, o sistema de controlo do processo de manufatura e o equipamento de comunicação.

5. Ponto técnico

O controle do ◆ MCU fornece uma confiança de sistema mais alta do que sistemas tradicionais de UPS.;

Tensão de entrada do ◆ e escala de frequência largas.;

Característica digital da redundância paralela do escravo do Não-mestre do ◆;

Sistema de gestão avançado da bateria do ◆;

Capacidade alta da sobrecarga do ◆;

Tela da cor da matriz de ponto do ◆ para amigável;

A tecnologia dobro em linha da conversão do ◆ com saída isolou o transformador

O tamanho esperto do ◆ comparou ao mesmo tamanho de UPS no mercado. Todo o UPS equipado com as rodas.
