Descrição de produto detalhada
| Nome do produto: |
ups linha interativa |
modelo: |
C1KS, C2K, C2KS |
| TENSÃO DC: |
24V, dentro da bateria 12V17AH, 48V |
Eficiência de sistema: |
≧90% |
| fator potência de saída: |
0,6 (0,7 opções) |
Forma de onda da saída: |
onda de seno pura |
| Realçar: |
linha interativa fonte de alimentação ininterrupta, a linha onda de seno interativa levanta |
Linha pequena UPS interativo do tamanho, inversor puro 10KVA da onda de seno
Introdução de produto do Ⅰ
as HC-séries alinham UPS interativo 1-10kva, são sinewave puro e são a linha avançada combinada tecnologia interativa com a tecnologia de comunicação a mais atrasada da rede, fornecem uma solução completa do poder para aplicações restritas da procura. É da eficiência elevada com tamanho pequeno e peso leve. Não há quase nenhum ruído em inverter o estado.
Com a tecnologia de PWM controlada pelo processador central, o inversor output a onda de seno pura que é adaptávela às misturado-cargas capacitivas, indutivas, e não-lineares com uma eficiência mais alta de 10% do que outro.
Tem a proteção perfeita para proteger as cargas das falhas pôde ser causado pela sobrecarga, procura um caminho mais curto, baixa tensão da bateria, operações impróprias, etc.
UPS e o PC podiam ser conectados pela relação de comunicação RS232. Pode ajudar a conhecer a história do trabalho, auto-interruptor, monitora o parâmetro, a operação desacompanhada e a rede remota monitorando também (estendido com adaptador do SNMP). Isto é para a aplicação de sistema de rede avançado.
Características de projeto do Ⅱ
-
Controle inteligente do processador central
-
Da eficiência elevada de baixa frequência em linha projetado
-
Projeto isolado completo do PWB
-
Proteção do entrada/saída
-
50/60Hz entrados automaticamente verificam e transformam
-
Uma comunicação da rede de RS232 ou de SNMP
-
a interferência de Internet-fax-modem-ADSL alinha a proteção da iluminação
-
Soou largamente da tensão de entrada (145-274V)
-
A sobrecarga, procura um caminho mais curto, e superaquece o alarme e a proteção.
-
Exposição da luz do LCD e cuidado da campainha eléctrica
-
Estojo compacto projetado, bonito e durável

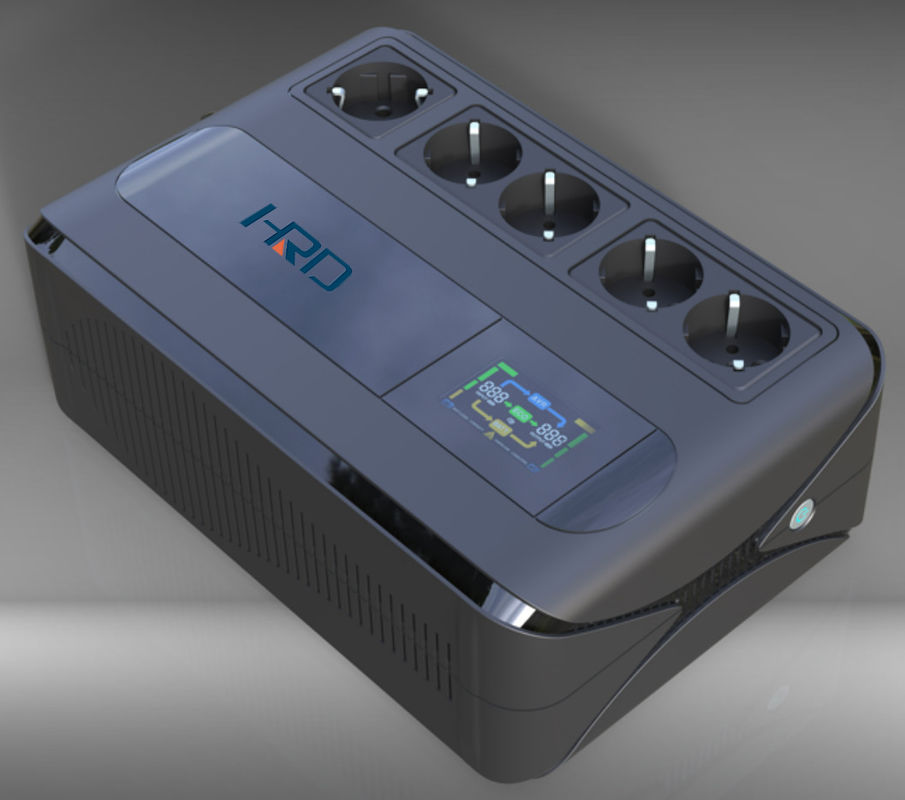

Aparência do produto do Ⅲ
-
Exposição quando as entradas dos canos principais
-
Exposição quando a bateria inverter
-
Modelo de C1KS
-
Tela de exposição do LCD da série C
-
Botão de interruptor (que começa acima pela imprensa a levemente para o zumbido 4)
-
Botão de interruptor da campainha eléctrica (imprensa por 3 segundos)
-
O thermovent
-
Modelo 2KVA-10KVA
-
Placa traseira
-
Ventilador de refrigeração
-
Tomada da saída do inversor
-
Tomada da entrada dos canos principais
-
Acesso da bateria-- pólo positivo
-
Pólo acesso-negativo da bateria
-
seguro da entrada dos canos principais
-
Modelo de C2KS-C3KS
-
Tomada da relação RS232 (relação padrão entre UPS e o PC)
-
Protetor da saída de UPS
-
protetor da entrada dos canos principais
-
Porta de acesso externo da bateria de UPS (longo-último tipo)
-
Diagrama de fiação de C2KS e de C3KS
-
Placa traseira de C2k-C3K (com bateria para dentro)
-
Diagrama de fiação do tipo duradouro de C6KS-C10KS (bateria externo)
-
Placa traseira de C6KS-C10KS
-
Interruptor de canos principais
-
Porta de acesso de C6KS-C10KS
IV parâmetro técnico
|
Modelo
|
C1KS
|
C2K
|
C2KS
|
C3K
|
C3KS
|
C6KS
|
C10KS
|
|
Tensão de C.C.
|
24V
|
Dentro da bateria 12V17AH
|
48V
|
Dentro da bateria 12V20AH
|
72V
|
96V
|
96V
|
|
Eficiência de sistema
|
≧90%
|
|
Fator potência de saída
|
0,6 (0,7 opções)
|
|
Tensão de entrada da C.A.
|
145-275V
|
|
Freqüência da entrada da C.A.
|
50/60Hz±10% (adaptado automaticamente)
|
|
Tensão da saída da C.A.
|
220Vac+/10% (linha modo), modo da bateria 220vac+/-1%9)
|
|
tempo de transferência
(Linha-Bateria)
|
≤4ms
|
|
Freqüência da saída do inversor
|
50Hz±0.1% (modo), linha modo da bateria: 50Hz+/-4Hz)
|
|
forma de onda da saída
|
Onda de seno pura
|
|
THD
|
≤3% (cargas lineares)
|
|
Função da proteção
|
A sobrecarga, procura um caminho mais curto, baixa proteção da tensão da bateria, a alta ou a baixa dos canos principais da tensão
|
|
Sobrecarga
Capacidade
|
Sobrecarregue 100%-120% que zumbem por 20 segundos (reduza as cargas pode ir para trás ao normal), e para interromper então; sobrecarregue 150% interrompido imediatamente
|
|
Falha
|
Zumbir (volta a contornear automaticamente)
|
|
Proteção da baixa tensão da bateria
|
A tensão da bateria (pcs*10V+0.5V) — zumba uma vez 1 segundo; A tensão da bateria (pcs*10V±0.2V) — feche para baixo
|
|
Operação desacompanhada
|
Interrompido quando a bateria se acabar; Reinicie quando houver canos principais
|
|
Corrente de carregamento
|
1-10A (opção 20)
|
|
Relação de comunicação
|
RS232 (tensão do entrada/saída, freqüência; tensão, estado da bateria)
|
|
Exposição
|
LCD (entrada/saída/tensão da bateria, freqüência do entrada/saída; números, estado da carga)
|
|
Temperatura do ambiente
|
0℃~40℃
|
|
Umidade
|
20%-90% sem condensação
|
|
Ruído
|
1 medidor away≦40DB (a)
|
