HF dobro 208Vac UPS em linha da conversão 3phase 10kva fase à fase
Detalhes do produto:
Lugar de origem: | Shenzhen China |
Marca: | HRD/OEM |
Certificação: | CE,ISO9001:2008 |
Número do modelo: | PWA3310, PWA3315, PWA3380 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 5pcs |
---|---|
Preço: | 2100USD/PCS |
Detalhes da embalagem: | 1pcs/ctn, caso de madeira com pálete |
Tempo de entrega: | 4 semanas após o sinal |
Termos de pagamento: | TT ou o LC |
Habilidade da fonte: | 1000pcs/month |
Garantia: | 2-3 anos de aftershipment com suporte laboral 10years |
Informação detalhada |
|||
Realçar: | Trifásico UPS online,Conversão dobro UPS em linha,UPS linha de alta freqüência |
---|
Descrição de produto
HF dobro 208Vac UPS em linha da conversão 3phase 10kva fase à fase
Introdução:
HF dobro 208Vac UPS em linha da conversão 3phase 10kva fase à fase
A fase 10-80kva da série 3 de Powerwell (América) é uma fonte de alimentação ininterrupta da parte alta, que adote o mundo que conduz bonde e a tecnologia eletrônica para aumentar o desempenho e a confiança alta super (MTBT>200,000h) .3nos DSPs de alta velocidade com controle digital terminado assegure inteiramente mais de alta qualidade da fonte e do UPS de alimentação reliabitly. Sendo parentes ao fator de poder da entrada 1,0 e à ligação menos de 2% THDi estes verde e economia de energia de UPS. Igualmente oferece o projeto da humanização: acesso dianteiro completo da capacidade do serviço, tela táctil fácil de usar.
Aplicações perfeitas:
Internet Servor, Data Center médio, sistema de rede da Meio-escala/centro de elaboração, banco e seguranças, grupo de servidor do negócio, burótica da Meio-escala, equipamento da precisão, etc.
Características: termine a tecnologia do controle digital
O controle inteiramente digital com dois DSPs, todos os subsistemas é controlado digital incluindo o retificador de IGBT, inversor, carregador, descarregador.
Propriedades elétricas excelentes
A instrução dobro em linha verdadeira da conversão oferece a proteção do poder seguro e eficaz para várias cargas, com capacidade de carga forte da saída;
Fator de poder da entrada, verde e economia de energia altos
Entre a extremidade com PFC e entre o PF de UPS inteiro até 0,999;
Dual a fonte de entrada da C.A. sustentável
A C.A. e o desvio permissíveis 2 entraram a fonte da C.A.
Adaptação ambiental forte
Tensão de entrada e escala de frequência largas, adaptação a todos os tipos de climático
e ambiente geográfico;
Medidas detalhadas da proteção
Aflua a proteção, procurar um caminho mais curto a proteção, e a outra proteção para assegurar a confiança de UPS;
IGBT e o SCR adotam o módulo de poder avançado de EUPEC;
A adoção da tecnologia avançada (IGBT que conduz a parada programada macia da tecnologia, da sobrecarga de IGBT) melhora a confiança e a segurança do inversor.
Projeto modular similar
Cada prato principal da fase é projetado como a cremalheira para a montagem e a manutenção fáceis
Projeto de encaixe do bloco inerente da bateria para o uso fácil
Gestão inteligente da bateria (ABM)
Adotando a gestão inteligente da bateria:

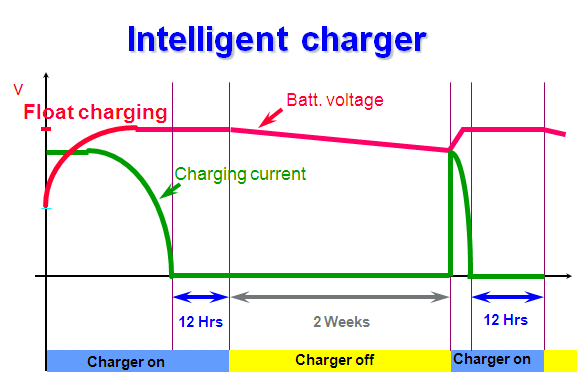

Carregador inteligente: carregador de carregamento do processo da três-fase do intervalo (atual constante, constante tensão, carregamento do flutuador e cortam, quando a diminuição a um nível inferior, carregador da tensão da bateria reiniciar para trabalhar)
Tempo alternativo indicado no painel LCD

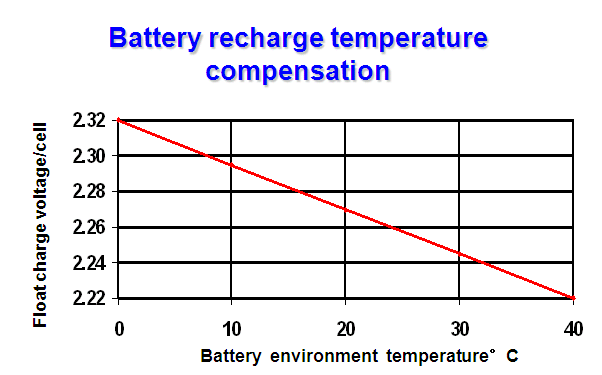

Compensação de temperatura da bateria
Estado de detecção em linha da bateria,
A corrente de carregamento máxima da bateria pode ajustar-se por utilizadores finais de acordo com as características da bateria, para evitar todo o dano causado pela corrente de carregamento grande;
Bateria de auto-teste periódica, detectando os problemas da bateria oportunos;
Com conexão inversa da bateria, sobre a tensão/proteção atual, para proteger a bateria;
Começo frio e de começo da C.A. função
Comece diretamente UPS através da bateria ou comece UPS através dos canos principais somente.
Capacidades superiores da monitoração da rede
Porto de comunicação (RS232, USB, e assim por diante) conectando com o computador, cartão do SNMP opcional,
projeto da Fácil-manutenção
a) Adota o projeto dianteiro completo da manutenção, reduzindo as limitações
ao o espaço da instalação, e salvar o espaço do centro de elaboração;
manutenção da classe do projeto modular de b), a conveniente e a fácil do local;
c) Com manual mantenha o desvio,
substituição da bateria de d) sem interromper o corredor de UPS;
e) Os registros históricos procuram a função, eventos acima dos artigos to1,000;
Relação amigável com grande LCD
Grande exposição do LCD e de estado do diodo emissor de luz indicação; Exposição de informação abundante de UPS;
Especificações técnicas:
Modelo | PWA3310XL | PWA3310XS | PWA3320XL | PWA3320XS | PWA3330XL | PWA3330XS | ||||
Entrada dos canos principais | ||||||||||
Tensão de entrada avaliado | 208/220VAC (Linha-linha), 3 fases + pontos mortos + terras | |||||||||
Frequência avaliado | 50/60Hz | |||||||||
Escala de tensão de entrada | 187~260Vac (Linha-linha), carga máxima; 125V~187Vac (Linha-linha), carga diminui linearmente de acordo com a tensão mínima da fase |
167~260Vac (Linha-linha), carga máxima; 125V~167Vac (Linha-linha), carga diminui linearmente de acordo com a tensão mínima da fase |
||||||||
Escala de frequência da entrada | 40Hz~70Hz | |||||||||
Fator de poder da entrada | >0,99 | |||||||||
Corrente de entrada THDi | <5> | <4> | ||||||||
Entrada do desvio | ||||||||||
Tensão avaliado do desvio | 208/220VAC (Linha-linha) | |||||||||
Frequência avaliado | 50/60Hz | |||||||||
Escala da tensão do desvio | Selecionável, defeito -20%~+15%; Limite superior: +10%, +15%, +20%, +25%; Mais baixo limite: -10%, -15%, -20%, -30%, -40% |
|||||||||
Escala de frequência do desvio | Selecionável, ±1Hz, ±3Hz, ±5Hz | |||||||||
Sobrecarga do desvio | Operação a longo prazo de 125%; 125%~130% para 10min; 130%~150% para 1min; |
Operação a longo prazo de 110%; 110%~125% para 1min; 125%~150% para 30s; |
||||||||
Saída | ||||||||||
Tensão avaliado do inversor | 208/220VAC (Linha-linha) | |||||||||
Frequência avaliado | 50/60Hz | |||||||||
Fator potência de saída | 1 | 0,9 | ||||||||
Precisão da tensão | ±1.5% (carga 0-100% linear) | |||||||||
Resposta transiente | <5> | |||||||||
Recuperação transiente | < 30ms="" for="" step="" load=""> | |||||||||
Tensão THDu da saída | <1> <5> de acordo com IEC/EN62040-3 | |||||||||
Sobrecarga do inversor | <110>
110%~125%, 1min; 125%~150%, 30s; >150%, 200ms |
<110>
110%~125%, 10min; 125%~150%, 1min; |
||||||||
Regulamento da frequência | 50/60Hz±0.1% | |||||||||
Escala sincronizada | Settable, ±0.5Hz ~ ±5Hz, defeito ±3Hz | |||||||||
Taxa de pântano sincronizada | Settable, 0.5Hz/S ~ 3Hz/s, defeito 0.5Hz/s | |||||||||
Bateria e carregador | ||||||||||
Tensão da taxa da bateria | ±120VDC | |||||||||
Poder do carregador | poder do sistema de max=20% | |||||||||
Eficiência | ||||||||||
Operação normal | 93%max | 94%max | ||||||||
Operação de bateria | 92.5%max | 93%max | ||||||||
Sistema | ||||||||||
Exposição | DIODO EMISSOR DE LUZ + LCD | |||||||||
Relação | Padrão: RS232, RS485 Opção: SNMP, contato seco, jogo paralelo, começo frio da bateria |
|||||||||
Ambiental | ||||||||||
Temperatura da operação | 0 ~ ℃ 40 | |||||||||
Temperatura de armazenamento | -40 ~ ℃ 70 | |||||||||
Humidade relativa | 0 ~ 95% (não condensação) | |||||||||
Ruído (1 medidor) | carga de 58dB @ 100%, carga de 52dB @ 45% | carga de 70dB @ 100%, carga de 62dB @ 45% | ||||||||
Dados físicos | ||||||||||
Dimensão (W*D*H, milímetro) |
250*660*530 | 250*840*715 | 250*950*770 | 500*840*1400 | 250*950*770 | 500*840*1400 | ||||
Pese (quilogramas) | 31 | 51,5 (sem bateria) |
64 | 140 (sem bateria) |
64 | 140 (sem bateria) |
Nota: Algum assunto da especificação a mudar sem aviso prévio;
