Fonte de alimentação de DC Do controlo a distância 48V para o equipamento de telecomunicações
Detalhes do produto:
Lugar de origem: | Shenzhen China |
Marca: | HRD OR OEM |
Certificação: | CE |
Número do modelo: | 48VDC 50A |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 10 |
---|---|
Preço: | USD 150-280/PCS |
Detalhes da embalagem: | padrão para a exportação |
Habilidade da fonte: | 100pcs/month |
Informação detalhada |
|||
efficency: | acima de 95% | Entrada: | 90-290VAC |
---|---|---|---|
HOTWAP: | Sim | Paralela: | Sim |
Proteção: | Entre a sobretensão, proteção da sobretensão, sobre a temperatura | modelo: | 48VDC 50A |
Realçar: | fonte de alimentação de DC ajustável,fonte de alimentação de DC de 48 volts |
Descrição de produto
Módulo da C.C. da densidade de poder superior

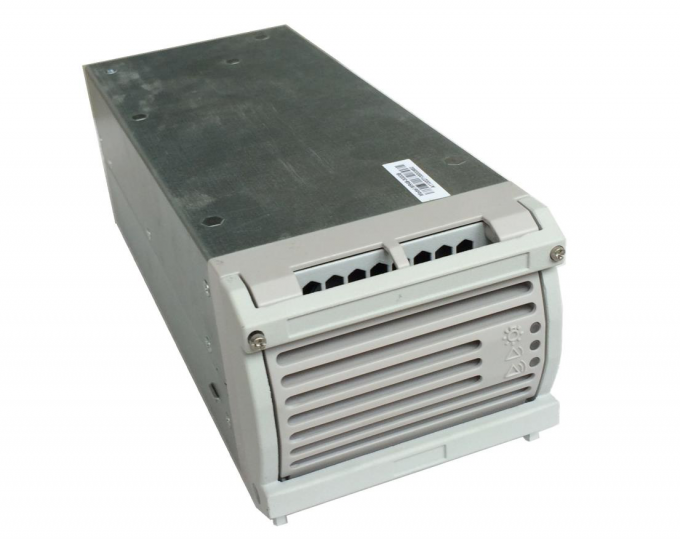

Módulodo retificador de EV4850M2
Entrada: 90-290Vac; saída: 43 - 58 VDC; Capacidade: 2900W
Aplicação perfeita
sistema 48Vdc distribuído
Ethernet
Inter-cambiador
LAN (rede local)
Servidor
Rede wireless interna
Equipamento de telecomunicações
Características:
estrutura compacta de u, densidade de poder até 23.5W/in3
tensão 43-58Vdc ajustável da saída de u, defeito 53.5V
variação da temperatura de trabalho larga de u: -40~+45°C, (opcional prolongado: +45~+65°C)
correção de fator de poder ≥0.98 de u
relação de comunicação de u RS485
proteção da sobretensão da entrada de u
proteção da sobretensão da saída de u
proteção da sobrecarga da saída de u
u sobre o alarme e a proteção da temperatura
paralela de u através da igualação atual do ônibus
controlo a distância de u de ligar/desligar
troca quente de u
u cumpre a UL1 60950, CSA2C22.2 60950-00, exigências de VDE30805 IEC60950
a marcação de u CE4 cumpre com as diretrizes orientadoras 73/23/EEC e 93/68/EEC
eficiência elevada de u, >95%
1.Specification:
Entrada | |||||
Parâmetro | MÍNIMO. | Clássico | MÁXIMO. | UNIDADE | Observação |
Tensão de entrada | 90 | 110/220 | 290 | VAC | Rolamento longo com 320VAC, nenhum dano da escarcha |
Frequência da entrada | 45 | 50/60 | 65 | Hertz | Carga avaliado |
Corrente de entrada | 18,5 | A | carga máxima 176VAC | ||
PF | 0,98 | Carga avaliado de /rated da entrada | |||
Conversão de poder | 151 | 155 | 159 | VAC | Diminuição da capacidade de 2900W a 1200W |
146 | 150 | 154 | VAC |
Saída | |||||
Parâmetro | MÍNIMO. | Clássico | MÁXIMO. | UNIDADE | Observação |
Tensão da saída | 43 | 53,5 | 58 | VDC | Settable pelo monitor (circunstância: sem carga) |
Corrente de saída | 0 | 50 | 53 | A | |
precisão | ±0.6 | % | |||
Valor da ondinha (máximo) | 200 | milivolt | No entrada/saída avaliado, mais um capacitor 0.1uF cerâmico e um 10uF capacitor eletrolítico de alta frequência cada um, a largura de banda é 20MHz. | ||
Capacidade de saída | 2900 | 2950 | W | Escala da entrada dentro de 154-290V | |
1200 | W | Escala da entrada dentro de 90-154V | |||
Eficiência de saída | 95 | 95,6 | % | entrada da C.A. 220V, 25%-75%load | |
86 | % | escala da entrada da C.A. 110V | |||
Overshoot da resposta dinâmica | ±5 | % | |||
Tempo de resposta dinâmico | 200 | nós | a mudança de carga 25%-50%-25% ou 50%-75%-50%, a taxa 0.1A/us do salto, o período de transição 4ms, superior igual e a metade inferior dão um ciclo. | ||
Comece acima tempo | 3 | 10 | S | A tensão de entrada avaliado está ligada até que a tensão da saída alcance 42VDC; Para começar a saída, exige para usar a função atual do pre-limite. | |
Overshoot DE LIGAR/DESLIGAR | ±5 | % | |||
Nível do desequilíbrio | ±5 | 176-290Vac, carga 50%-100% | |||
Ruído do peso do telefone | 2 | milivolt | |||
Tensão de faixa larga do ruído |
100 30 |
milivolt |
(3.4KHz~150KHz) (150KHz~30MHz) |
||
Ruído discreto |
5 3 2 1 |
milivolt |
3.4-150KHz 150-200KHz 200-500KHz 500-30000KHz |
Proteção | ||||||
Parâmetro | MÍNIMO. | Clássico | MÁXIMO. | UNIDADE | Observação | |
Proteção da sobretensão da entrada | 300 | 310 | 320 | VDC | Auto-recuperação, tensão 10V da restauração | |
Ponto de recuperação da proteção da sobretensão da entrada | 290 | VDC | ||||
Proteção do undervoltage da entrada | 75 | 80 | 85 | VDC | Auto-recuperável | |
Ponto de recuperação da proteção do undervoltage da entrada | 90 | VDC | ||||
Ponto da proteção da sobretensão da saída | 59 | 60 | 61 | V | Travado acima | |
Proteção do limite da corrente de saída | 54 | A | Recuperação do auto | |||
Proteção do curto-circuito | O prazo procura um caminho mais curto; auto-cura | A | Recuperação do auto | |||
Poder sobre a proteção da temperatura | Recuperação automática na temperatura ambiental 60°C | C |
Ambiente | |||||
Parâmetro | MÍNIMO. | Clássico | MÁXIMO. | UNIDADE | Observação |
Temperatura de funcionamento | -40 | 65 | °C | ||
Temperatura do ambiente do transporte | -40 | 70 | °C | ||
Temperatura de armazenamento | -40 | 70 | °C | ||
Umidade | 5 | 95 | % | Não-condensação | |
Altura | 0 | 4000 | m | 3000-4000m, usam derating de alta temperatura sob circunstâncias ambientais, gota 1°C para cada aumento de 200m | |
Nível sísmico | 4 | Zona | |||
Pressão atmosférica | 70 | 106 | KPa | ||
Ruído | 45 | 55 | DB | O ruído é proporcional à velocidade do fã, ao tamanho da carga, e à temperatura ambiental | |
Consumo de potência do sono | 4 | W | |||
Observação: Em 45°C, o módulo pode output o máximo potência de saída sem proteção de temperatura excessiva; quando é mais alto do que 45°C, o poder do módulo derated automaticamente. Quando aumenta a 65°C, o módulo é temperatura excessiva protegida. |
Compatibilidade electrónica e outro | |
Parâmetro | Padrão |
Emissão irradiada (CE) | EN55022 - Classe A |
Emissão conduzida (COM REFERÊNCIA A) | Entrada: EN55022 - classe A output: Classe A |
Descarga eletrostática |
EN/IEC 61000-4-2 ± 6KV da descarga do contato, ± 8KV da descarga do ar, critério B; ± 8KV da descarga do contato, ± 10KV da descarga do ar, critério R Descarga ±2KV do contato, critério R |
Emissão do harmônico | EN/IEC61000-3-2 CLASSE A |
Imunidade irradiada | Nível 3 de EN/IEC 61000-4-3 (10 V/m). |
Imunidade conduzida | Nível 3 de EN/IEC 61000-4-6 (10 V/m). |
Explosão rápida do transeunte | Nível 3 de EN/IEC 61000-4-4 (2 quilovolts, 5 quilohertz de repetição) |
Impulso | Critério do nível 3 de EN/IEC 61000-4-5: B, L-L: ±2KV, L-G: ±4KV |
Impacto do relâmpago Nenhuma falha Nenhum dano |
EN/IEC61000-4-5 nível 4 (modo comum 4kV, modo diferencial 2kV) Nível A3 do ANSI C62.41 (modo comum e modo 6kV do diferencial) |
Mergulhos da tensão e imunidade a curto prazo da interrupção (MERGULHO) | As gotas EN/IEC61000-4-11 a 70%, 40%, 0% Ut para durações de 100ms, 20ms, 10ms em 0°, 45°, 90°, 135°, 180°, 225°, 270°, ° 315 cada fase caem e encontram o critério B |
Flutuações e cintilação da tensão | ≤ 1,0 de EN/IEC61000-3-3 Pst; ≤ 0,65 de P1t; ≤ 3% da C.C.; ≤ 4% do dmax; d (t) o valor excede 3% do ≤ 200ms do tempo |
Confiança (cálculo) | Horas ≤250,000 |
Função paralela | N+1, unblance dentro de ±5%; |
Mergulhos da tensão e imunidade a curto prazo da interrupção (MERGULHO) | Vibração sinusoidaa: 5 - 9Hz; Amplitude 3.5mm; 9-200Hz; Densidade espectral da aceleração: 10m2/s3; 3 axiais, vibração da frequência de varredura 5 vezes em cada sentido, o 1º de outubro /MIN (1 oitava/minuto) |
Flutuações e cintilação da tensão | Vibração aleatória: 2-10 hertz, 10 m2/s3; 10-200 hertz: 3 m2/s3; 200-500 hertz: 1 m2/s3; 3 sentidos axiais, cada 30 Min. |
Classe da isolação | |||
Parâmetro | Padrão | Observação | |
entrada/saída | 3000Vac/10mA//1min | Nenhum formar arcos, nenhuma divisão, com o tubo de descarga removido durante o teste | |
Entrada - terra | 1500Vac/10mA//1min | ||
Saída - terra | 1500Vac/10mA//1min | ||
Corrente do contato (entrada à terra) | ≤3.5 miliampère | Entrada 264Vac /50HZ | |
Resistência de isolação | ≥10MΩ | Sob a pressão atmosférica normal, quando a humidade relativa é 90% e a tensão do teste é C.C. 500V, a resistência de isolação da entrada de poder à saída, da entrada à terra, e da saída à terra não será mais baixa do que 10MΩ. |
Propriedades mecânicas | |
D*W*H | 242.1*102.7*83.8mm |
Peso (quilogramas) | ≤3.8Kg |
2.Function
Parada programada da sobretensão da saída
Se a tensão da saída excede o valor de pré-ajuste, o retificador interromperá automaticamente. Reduza o ponto do desligamento da sobretensão por aproximadamente 1V na carga máxima para assegurar-se de que o retificador corte lisamente durante a sobretensão. A tensão da parada programada da sobretensão pode ser ajustada e ajustado na fábrica.
Quente-troca
Ao rapidamente obstruir e ao desconectar do módulo é executado, o interior do módulo deve inteiramente ser descarregado para assegurar-se de que o reinício automático do módulo possa ser terminado lisamente. Para assegurar a suficiente descarga interna da fonte de alimentação, observe a rotação do fã depois que o módulo é removido. Não introduza o módulo até que o fã pare de girar.
Entre a corrente do inrush
Quando o retificador é ligado, o valor máximo de corrente de impulso da entrada não é mais de 2 vezes a corrente de entrada máxima. Na partida, a tensão e a corrente da saída aumentarão lentamente de zero, fornecendo uma carga macia característica para o dispositivo.
Sobre a proteção da temperatura
Quando o retificador alcança sua temperatura de funcionamento máximo, o retificador reduz gradualmente a corrente de saída para abaixar sua temperatura interna. Em ambientes extremos, a temperatura interna do retificador pode continuar a aumentar mesmo se a corrente de saída é reduzida. Neste caso, o retificador estará interrompido completamente e para reiniciar automaticamente depois que a temperatura interna retorna ao normal.
Quando carregado inteiramente, a temperatura de funcionamento do retificador: -40 ~ o °C +45, a temperatura de funcionamento máximo é o °C +65, nos +45 ~ retificador da temperatura de +65 °C sob a carga, a fim manter sua temperatura interna dentro da escala normal.
Igualação atual
Corrente que compartilha de características
Ao compartilhar de diversos retificadores no sistema, o retificador compartilhará eficazmente da corrente. Os monitores de hardware de cada retificador a tensão do ônibus e ajustam sua própria corrente de saída para combinar outros retificadores.
Forçado - refrigerar de ar
O retificador monitora constantemente sua temperatura interna, a temperatura ambiental, e a corrente de saída para ajustar a velocidade do fã. Este tipo de controle de velocidade do fã reduz o ruído e o acúmulo da poeira. Se um fã para de trabalhar e não pode ser reiniciado pelo microcomputador, um sinal de alarme da falha do fã estará emitido e a corrente de saída do retificador será reduzida.
3.Signal
Tipo do soquete | Pin | Significado do sinal | Rotulagem | Sequência do contato |
C.A. entrada (J1) FCI 51939-021 |
1 | Entrada da C.A. do módulo | L | 2 |
2 | Proteção do módulo | PE | 1 | |
3 | Entrada da C.A. do módulo | N | 2 | |
C.C. output e sinal (J2) FCI 51939-022 |
1 | Linha do endereço do módulo | ADDRESS0 | 3 |
2 | Linha do endereço do módulo | ADDRESS1 | 3 | |
3 | Os módulos são aerodinâmicos | LOADSHARE+ | 3 | |
4 | NC | NC | 3 (mantido) | |
5 | NC | NC | 3 (mantido) | |
6 | NC | NC | 3 (mantido) | |
7 | Linha do endereço do módulo | ADDRESS2 | 3 | |
8 | Linha do endereço do módulo | ADDRESS3 | 3 | |
9 | Módulos que igualam a linha | LOADSHARE- | 3 (mantido) | |
10 | RS485 + | +5V | 3 | |
11 | RS485 - | +5VGND | 3 | |
12 | Linha de comunicação do módulo | RS485- | 3 | |
13 | Linha do endereço do módulo | ADDRESS4 | 3 | |
14 | NC | NC | 3 (mantido) | |
15 | Linha de comunicação do módulo | RS485+ | 3 | |
16 | Linha terra do endereço | ADDR_GND | 3 | |
Pré-carga | Pré-carga | 1 | ||
Saída 48V+ do módulo | DC+ | 2 | ||
Saída 48V+ do módulo | DC+ | 2 | ||
Saída 48V- do módulo | C.C. | 1 | ||
Saída 48V- do módulo | C.C. | 1 |
Indicador do diodo emissor de luz | |||
Marca da indicação | Cor do indicador | Estado | Significado da instrução |
Normal |
verde
|
EM | A entrada dos canos principais é normal e o módulo está funcionando normalmente |
FORA DE | Falha dos canos principais (nenhuma entrada da C.A., de entrada da C.A. sobretensão, nenhuma saída do módulo) | ||
Indicador da proteção
|
amarelo
|
FORA DE | Nenhuma falha do módulo |
EM | O módulo de poder temperatura-pre-é alarmado anormalmente; dorme e interrompe (somente o indicador da proteção está em quando o dispositivo é posto fora, e o módulo não relata alarmes). | ||
Indicador da falha | vermelho | FORA DE | Nenhuma falha do módulo |
EM | A luz vermelha está em quando a saída está sobre a parada programada da tensão, falha do fã, sobre a parada programada da temperatura, ou a nenhuma saída devido à causa interna do módulo. |
