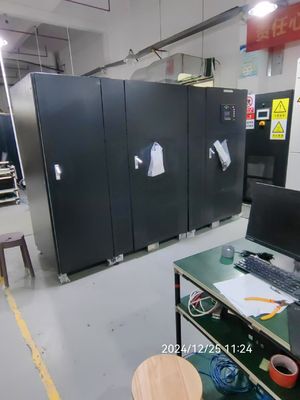

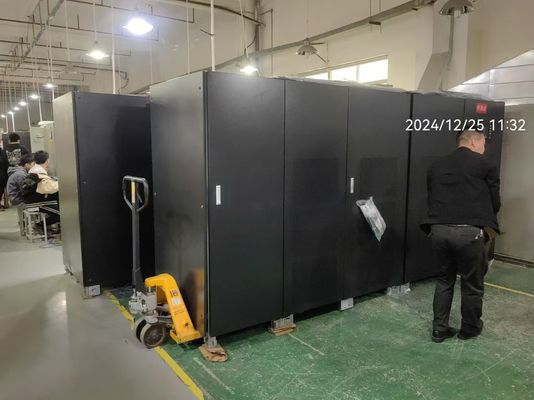

UPS de baixa frequência online com conversão dupla 300-800kVA Alta voltagem 480Vac/60Hz

A série PEA II é um UPS industrial de alto nível totalmente controlado por DSP para a rede elétrica de 480Vac.

Baseado no mais avançado DSP (TI 2833X CPU), MCU, CPLD etc. da atualidade, e mais de 20 tecnologias inovadoras líderes, este UPS se tornou uma solução de energia robusta, perfeita e econômica, otimizando o custo operacional mínimo para os usuários finais.

Sua confiabilidade extremamente alta pode garantir solidamente a disponibilidade contínua de energia e operações seguras para todos os tipos de carga crítica.

Tecnologia totalmente DSP com corrente de ciclo extremamente baixa, pode ser conectada em paralelo até 8 unidades para fins de redundância ou expansão de capacidade.

Super confiabilidade e excelente desempenho com base em solução inovadora, ele definitivamente

garante que seu negócio esteja livre de qualquer problema de energia!

Aplicações Perfeitas:

Indústria de petróleo e química, metalurgia, energia nuclear, energia elétrica, fabricação industrial, trânsito ferroviário e iluminação de túneis rodoviários, indústria militar, tratamento médico, data center IDC, porto marítimo e doca, etc...PRINCIPAIS

CARACTERÍSTICAS :1.:

Líder Mundial ※ Tecnologia totalmente DSP de ponta com transformador de isolamento de saída ※ Faixa super ampla de tensão/frequência de entrada, adapta-se a ambientes de rede elétrica hostis

※ Partida suave com tempo configurável de 6 a 100 segundos, proteção mais forte para o retificador, mais compatível com gerador

※ Fator de potência de saída 1.0 opcional e capacidade de tolerância a curto-circuito na saída

※ Autodiagnóstico inteligente, memória massiva (12000 eventos) para registrar log de operação

※ Super longo MTBF≧200000 horas e curto MTTR

※ Paralelo inteligente de até 8 unidades e modo ECO paralelo.

※ Tecnologia de paralelo de corrente igual digital mais inteligente, algoritmo de compartilhamento de carga automático

※ ECO de modo único e paralelo disponível

※ Sistema de refrigeração independente, design de proteção múltipla, garantindo alta confiabilidade em ambientes e cargas hostis

※ Capacidade de tolerância a curto-circuito na saída,

※ Tecnologia de bateria ABM, corrente de ripple extremamente baixa estendendo a vida útil da bateria

※ Baterias de Lítio, Ni-cd, Chumbo-ácido aceitáveis

※ Função de modo conversor de frequência

※ Função de entrada de energia, protegendo o retificador durante o processo de transferência do modo bateria para o modo AC

※ Desligamento de Emergência (EPO)

2.

Super

Confiabilidade ※ Controle totalmente DSP com transformador de isolamento de saída, super confiabilidade. ※ Design redundante de SPS, ventilador, etc., aumentando a confiabilidade do sistema.

※ Transformador de isolamento de saída integrado, elimina a tensão de derivação neutro-terra e isola a influência da corrente harmônica da carga no inversor.

※ Além da mais alta tecnologia de design, apenas componentes qualificados de marcas famosas são utilizados.

※ Placa de circuito impresso com revestimento conforme fixada em caixa selada, mantendo-a longe de efeitos externos

3

.

InterfaceAplicaçãoComunicação ※ Conectores de comunicação diversos integrados (RS232, RS485, AS400, EPO etc).

※ Placas opcionais disponíveis: SNMP, kit de gerenciamento de bateria, módulo de proteção contra raios, filtro de proteção contra poeira etc.

4.

Operação Fácil ※ Manutenção pela frente, conexão de fiação superior ou inferior, com equipamento de proteção.

※ Interface homem-máquina amigável, com tela sensível ao toque de 7 polegadas.

5

.AplicaçãoPerfeita:

※ Saúde e Medicina,

※ Petróleo e Química, Ferro e Aço etc.

※ Teatro, Porto, Transporte etc.

※ Instalações de tráfego etc.

Especificações:

• Capacidade			500kVA/450kW	600kVA/540kW	800kVA/720kW
  			12P	12P	12P
  Entrada	Conexão de fiação		Três fases + Terra
  	Tensão nominal		480VAC
  	Faixa de tensão		360VAC～600VAC
  	Frequência		50/60Hz
  	Faixa de frequência		45-65Hz
  	Partida suave		5-600seg configurável
  	Fator de potência		0.95 (com filtro de entrada)
  Bypass	Tensão nominal		480VAC (Três fases + Neutro + Terra)
  	Frequência		50/60Hz±10%
  	Faixa de tensão		±10%,±15%,±20% configurável
  Saída	Tensão nominal		480VAC (Três fases + Neutro + Terra)
  	Regulação de tensão		±1% (carga balanceada), ±2% (carga desbalanceada de 100%)
  	Fator de potência		0.9
  	Resposta dinâmica		±5% (transiente de carga de 0 a 100%)
  	Distorção		<1% (carga linear de 100%),<3% (carga não linear de 100%)
  	Resposta transiente		<5ms
  	Faixa de sincronização		±2Hz (±0.5 a ±3Hz configurável)
  	Sobrecarga		105% contínuo, 110% 1Hr, 125% 10min, 150% 1min
  	Frequência		±0.05%
  	Forma de onda		Onda senoidal pura
  Eficiência	Modo Linha/Inversor		Até 93%
  	Modo ECO		98%
  Paralelo	N+X		Máximo de 8 unidades
  Bateria	Configuração 12V*40PCS (38-42PCS configurável)
  Display	LCD+LED
  Físico	Dimensão (mm)	Profundidade	855	855	855
  		Largura	2700	3000	3800
  		Altura	1900	1900	1900
  Peso (Kg)			3000	3500	4100
  Ambiente	Temperatura	0-40℃
  	Umidade	0-95% sem condensação
  Ruído (1m)			≤71dB	≤73dB	≤76dB
  Comunicação	RS-232/RS485		Suporta Windows 2000/XP/7/Linux/Unix/Mac
  	SNMP (OPCIONAL)		Suporta controle remoto através de navegador web
  Padrão	Anti-trovão		Classe D
  	Segurança		IEC60950-1, IEC62040-1-1
  	EMC		IEC62040-2, IEC62040-3

Nota: As especificações estão sujeitas a alterações sem aviso prévio.

Disponível personalização de acordo com os requisitos do cliente.
