HQM Série 600 UPS modular 600kVA Controle DSP completo de três fases com saída PF1.0
Detalhes do produto:
| Lugar de origem: | Shenzhen China |
| Marca: | HRD/OEM |
| Certificação: | CE |
| Número do modelo: | HOM300, HQM400, HQM500, HQM600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 21000USD/PCS |
| Detalhes da embalagem: | padrão para a exportação |
| Tempo de entrega: | Dentro de 2 semanas |
| Habilidade da fonte: | 100pcs/month |
|
Informação detalhada |
|||
| Cores: | Negro | Tipo: | Inversor de 3 níveis mais avançado online |
|---|---|---|---|

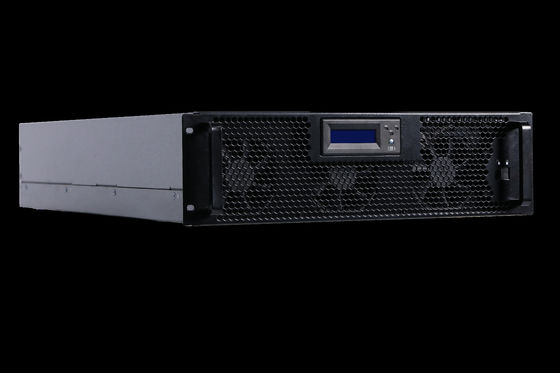

| Controle: | controlo completo do DSP | Módulo de alimentação: | 50kVA/50kW, rack 3U |
| Eficiência: | 960,5% em modo normal | PF de entrada: | acima de 0.999 |
| Thdi: | menos de 3% para carga linear, menos de 5% para carga não linear | Paralelo: | 3 unidades, com potência até 1800 kVA |
| Carregador: | Carregador ABM, com 3 estágios de carregamento, maximizar a vida útil da bateria | Interface: | RS232, RS485, USB, SNMP, AS400 e contatos secos programáveis |
| Exibição: | 10.4 polegadas de tela sensível ao toque colorida | A caminhada de força: | - Sim, sim. |
| Proteção: | Proteção completa, sobrecarga, curto-circuito, etc. | sono inteligente: | Sim, poupança de energia |
| PF de saída: | 1.0 | THDu: | THDu < 1% ((carga linear),THDu< 5% ((carga não linear), |
| Tensão de saída: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Aplicação: | Telecomunicações, computador, o governo, financeiro, fabricação |
| Proteção: | Procurar um caminho mais curto, sobrecarga, sobretensão, sobrecarga, cargas desequilibradas | Fase: | Três fases |
| Destacar: | UPS em linha esperto,Conversão dobro UPS em linha |
||
Descrição de produto

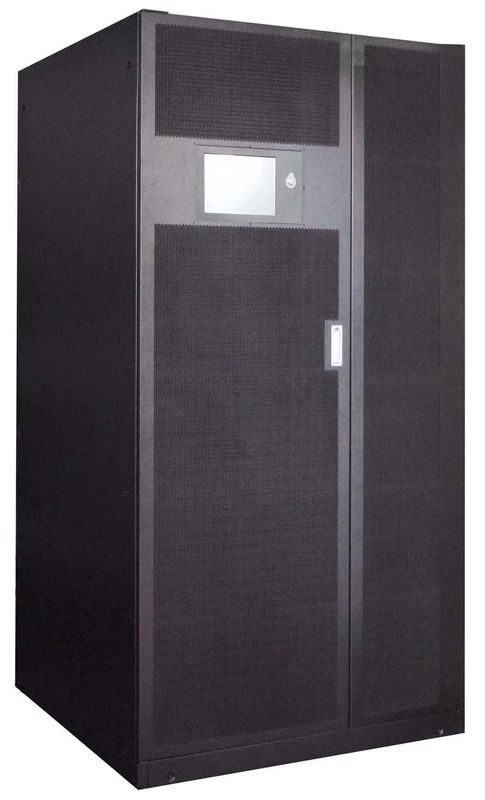

Nome:HQ-M500 série 50-600kVA UPS modular online
Modelo:Série HQ-M500
Resumo:
Faixa de potência: 50 500 kVA;
Capacidade do módulo: 50 kVA;
Configuração: 4-12 slots;
Aplicação:
Centro de dados, telecomunicações, rede, segurança, laboratório, metrô, hospital, governo, militar, energia, transporte, radiodifusão, banco, universidade, pesquisa científica, petroquímica, etc.
Características:
L Controle digital DSP completo no processo de retificação, inversor, carga e descarga
l Solução inteligente de gestão de baterias, adoptada sistema inteligente de gestão de carga e descarga de baterias de "terceira ordem", prolonga a vida útil da bateria
Fator de potência de entrada até 0.999, corrente harmónica de entrada: < 3%, inversor de 3 níveis, eficiência do sistema superior a 96,5%
l Autodiagnóstico do sistema inteligente, registos de falhas abundantes, grande capacidade de armazenamento de registos de histórico
L Interface amigável de máquina-homem, com grande ecrã sensível ao toque e teclado, abundante informação
l Sistema online de dupla conversão, com três fases de entrada e três de saída, fornece a melhor qualidade de eletricidade e proteção da carga
l Projeto modular, suportando enchufe a quente, manutenção conveniente no local
l Excelente adaptabilidade à carga, sobrecarga e capacidade de curto-circuito
Tecnologia de controlo de circulação digital, alta fiabilidade em paralelo até 3 racks, atingindo 1800 kVA
Função de sono inteligente, o sistema pode desligar de forma inteligente alguns módulos de acordo com a carga, alcançando uma maior eficiência
l Interfaces de comunicação múltiplas: RS232, RS485, USB, SNMP, AS400 e contatos secos programáveis
Função da EPO
Todos os PCBs adotam a tecnologia de triproofing.
Especificações:
| Modelo | Quartel-general200 | Quartel-general300 | Quartel-general500 | Quartel-general600 |
| Capacidade do sistema | 200 kVA | 300 kVA | 500 kVA | 600 kVA |
| Capacidade do módulo de potência | 50 kVA | 50 kVA | 50 kVA | 50 kVA |
| Número de módulos | 4 | 6 | 10 | 12 |
| Principal | ||||
| Cablagem de entrada | 3Ph+N+PE | |||
| Voltagem nominal | 380/400/415VAC (linha-linha) | |||
| Fator de potência de entrada | > 099 | |||
| Distorção Harmônica Total | THDi < 3% para carga total linear, THDi < 5% para carga total não linear | |||
| Faixa de tensão |
304 478Vac (linear-linear) 100% de carga; 228V~304Vac (linha-linha) de carga deduzida de 100%-75% linearmente |
|||
| Frequência de entrada | 40 Hz ∼ 70 Hz | |||
| Desvio | ||||
| Voltagem nominal | 380/400/415VAC (linha-linha) | |||
| Faixa de tensão | Intervalo padrão +15% ∼ 20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%, -20%, -30%,-40% pode ser definido) | |||
| Frequência de entrada | ±1Hz, ±3Hz, ±5Hz podem ser definidos | |||
| Bateria | ||||
| Voltagem de entrada | ±240VDC (o número de baterias pode ser selecionado entre 30 e 44) | |||
| Potência de carga | 20% * Módulo de potência | |||
| Precisão da tensão de carga | ± 1% | |||
| Produção | ||||
| Voltagem nominal | 380/400/415VAC (linha-linha) | |||
| Frequência nominal | 50/60 Hz | |||
| Fator de potência | 1.0 | |||
| VoltagemAPrecisão | ≤ ± 1,0%@Castante; ≤ ± 5,0%@ Transiente | |||
| Resposta dinâmica | < 5% (20% - 80% - 20% de carga de passo) | |||
| Tempo de recuperação dinâmica | < 20 ms (0% - 100% - 0% de carga de passo) | |||
| THDu | THDu < 1% ((carga linear),THDu< 5% ((carga não linear), | |||
| Capacidade de sobrecarga |
110% de sobrecarga durante 60 minutos; 125% de sobrecarga durante 10 minutos; 150% de sobrecarga durante 1 minuto; > 150% de sobrecarga durante 200 ms |
|||
| Sistema | ||||
| Eficiência | > 96,5% (modo Dual Switch) | |||
| Exibição | 10.4 polegadas touch screen + LCD + LED | |||
| P.I. | Proteção IP20 | |||
| Meio Ambiente | Temperatura de funcionamento: 0-40°C; Umidade relativa 0-95% ((Sem condensação) | |||
| Ruído | < 55 dB@ 1 metro de distância | |||
| Dimensão (WxDxH mm) e peso (kg) | ||||
| Dimensão do gabinete | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Dimensão do módulo | 510*700*135 mm | |||
| Peso do gabinete | 190 kg | 270 kg | 450 kg | 450 kg |
| Peso do módulo | 39 kg | 39 kg | 39 kg | 39 kg |
Nota: as especificações estão sujeitas a alterações sem aviso prévio.
