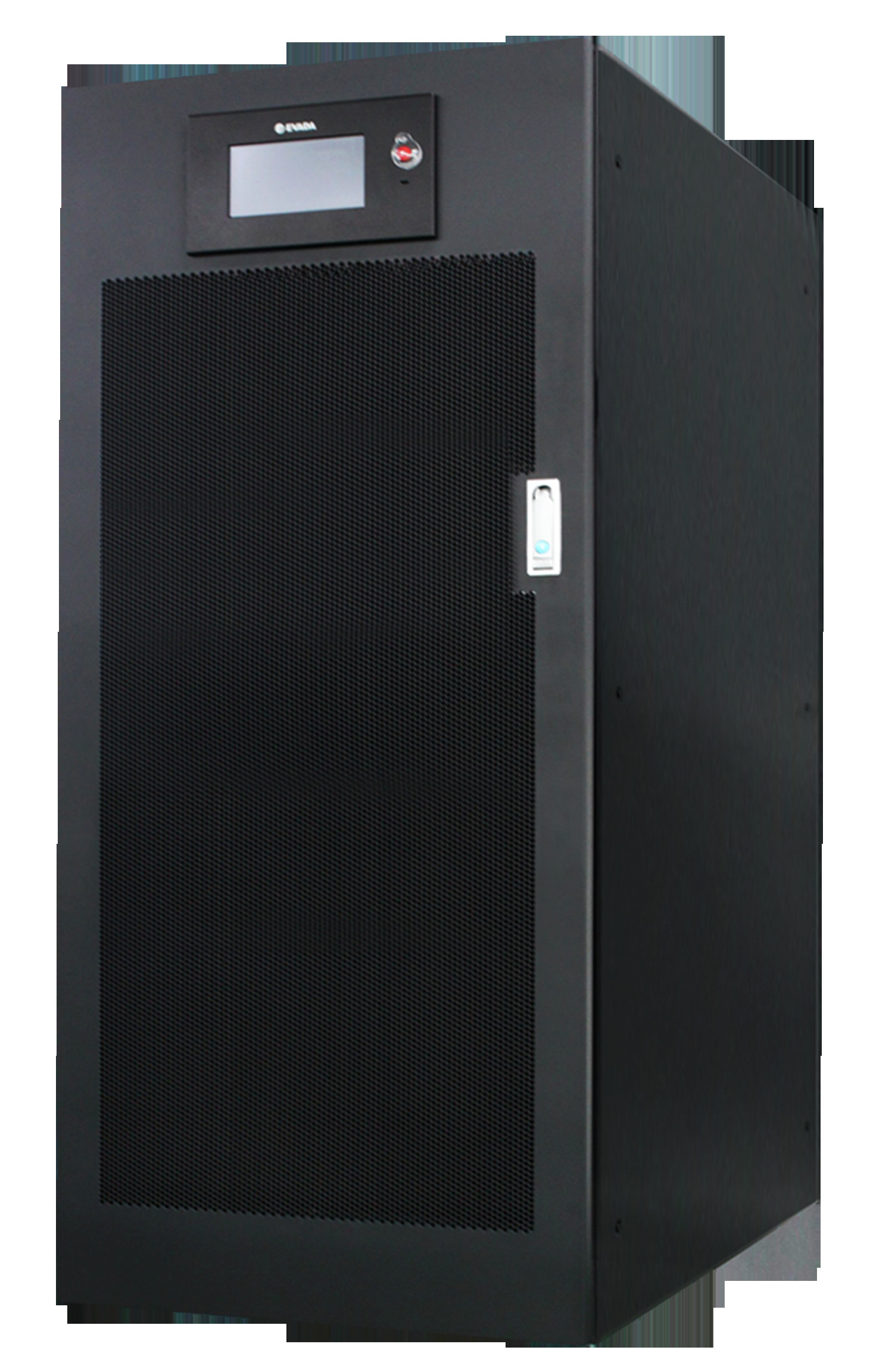

fonte de alimentação ininterrupta 300kVA modular série do tela táctil HQ-M300 de 7 polegadas
Detalhes do produto:
| Lugar de origem: | Shenzhen China |
| Marca: | HRD/OEM |
| Certificação: | CE |
| Número do modelo: | HOM300, HQM400, HQM500, HQM600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 21000USD/PCS |
| Detalhes da embalagem: | padrão para a exportação |
| Tempo de entrega: | Dentro de 2 semanas |
| Habilidade da fonte: | 100pcs/month |
|
Informação detalhada |
|||
| Cores: | Negro | Tipo: | Inversor de 3 níveis mais avançado online |
|---|---|---|---|
| Controle: | controlo completo do DSP | Modulo de potência: | 50kVA/50kW, rack 3U |
| Eficiência: | 960,5% em modo normal | PF de entrada: | acima de 0.999 |
| Thdi: | menos de 3% para carga linear, menos de 5% para carga não linear | Paralelo: | 3 unidades, com uma potência máxima de 900 kVA |
| Carregador: | Carregador ABM, com 3 estágios de carregamento, maximizar a vida útil da bateria | Interface: | RS232, RS485, USB, SNMP, AS400 e contatos secos programáveis |
| Exibição: | tela táctil colorido de 7 polegadas | A caminhada de força: | - Sim, sim. |
| Proteção: | Proteção completa, sobrecarga, curto-circuito, etc. | sono inteligente: | Sim, poupança de energia |
| PF de saída: | 0.9/1.0 | THDu: | THDu < 1% ((carga linear),THDu< 5% ((carga não linear), |
| Tensão de saída: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Aplicação: | Telecomunicações, computador, o governo, financeiro, fabricação |
| Proteção: | Procurar um caminho mais curto, sobrecarga, sobretensão, sobrecarga, cargas desequilibradas | Fase: | Três fases |
| Destacar: | UPS em linha esperto,Conversão dobro UPS em linha |
||
Descrição de produto
A série UPS modular de HQ-M, configurado com topologia dupla em linha da transformação, fornece a fonte de alimentação segura para cargas sob condições diferentes da rede elétrica. Com projeto modular completo, a capacidade de uma única cremalheira de HQ-M varia de 20 a 300 KVA e uma capacidade expandida até 1200KVA com sistemas do máximo 4 paralelamente pode ser conseguida. A expansão fácil da capacidade e a manutenção conveniente podem minimizar os custos totais de propriedade dos clientes e extremamente melhorar a usabilidade. É a seleção ideal para salas escaladas médias e grandes dos dados.
Encenações da aplicação: os centros de dados, tolerância a desastres centram-se, gestão de rede de uma comunicação centram-se, construções do cubo.
Série UPS modular de HQ-M (20KVA-1200KVA)
Características de produtos modulares de UPS da série de HQ-M
Seguro
- Os pontos da falha do risco elevado de UPS podem ser eliminados através do circuito da bateria com super-grande distância de segurança projetada.
- O tempo real do serviço das baterias pode ser prolongado através da escala de trabalho larga em relação à tensão e à frequência.
- O projeto redundante pode evitar o único ponto da falha e aumentar a usabilidade do sistema.
- Os fãs com nível elevado de proteção podem aumentar a confiança de sistema.
- A confiança na atmosfera da poeira foi melhorada enquanto os dispositivos eletrónicos são selados hermeticamente.
Fácil de usar
- Projeto modular de N+X,
- Obstrução quente + completamente manutenção da parte dianteira
- Fácil instalar com entradas/tomadas do fio cubra e assente
- O projeto da densidade de poder superior reduz o espaço
- A paralela da multi-cremalheira reserva o bloco compartilhado da bateria que traz o uso da flexibilidade no local
- As comunicações conectadas fornecem facilitam o acesso ao Internet das coisas
- O módulo terminado apoia a vária aplicação
- O fieldbus é apoiado, que fornece facilita o intervence no campo industrial
- Bateria acidificada ao chumbo como a configuração padrão para o backup, com a bateria do ferro do lítio compatível
Economia de energia
- Eficiência elevada até 96% com escala da carga de 25% a 100%
- O modo de ECO assegura a melhor eficiência sob uma boa circunstância da rede elétrica
- A função eletrônica da carga reduz o consumo de energia no local e durante o processo do envelhecimento
- O modo de sono inteligente do módulo permite a economia de energia na escala completa da carga
Ambiental-amigável
- Fator de poder 0,99 da entrada
- THDi<3>
- A exaustão projetada especial do ar reduz eficazmente o ruído.
Especificações técnicas de séries UPS modular de HQ-M
| Modelo | HQ-M90 | HQ-M180 | HQ-M300 |
| Número máximo de módulos de poder para a única cremalheira | 3 | 6 | 10 |
| Módulos de poder opcionais (KVA) | 15/20/25/30 | ||
| Número de cremalheiras paralelamente | Máximo 4 cremalheiras conectadas paralelamente | ||
| Entrada da C.A. dos canos principais | |||
| Fiação da entrada | fase 3 + fio de N + fio à terra | ||
| Tensão avaliado | 380/400/415Vac | ||
| Frequência avaliado | 50/60Hz | ||
| Fator de poder | >0,99 | ||
| Distorção de harmônico da corrente de entrada | THDi<3% para a carga linear; THDi<5% para a carga não-linear | ||
| Escala da tensão | 208-480Vac | ||
| Escala de frequência | 40-70HZ | ||
| Entrada do desvio | |||
| Tensão | Tensão avaliado: 380/400/415Vac; escala da tensão no defeito: -20%~+15% (settable) | ||
| Frequência | Frequência avaliado: 50/60Hz; escala de frequência: settable | ||
| Capacidade de sobrecarga | sobrecarga de 110% para o funcionamento velho; sobrecarga de 1000% por 100 milissegundos | ||
| Bateria | |||
| Tipo da bateria | Configuração padrão: baterias acidificadas ao chumbo; também compatível com as baterias do ferro do lítio | ||
| Tensão da bateria | 360-480Vdc (o número de baterias é settable de 30-40; 36 baterias no defeito) | ||
| Poder de carregamento | poder do módulo de fonte de alimentação de 15% | ||
| Precisão da tensão de carregamento | ±1.0% | ||
| Compensação de temperatura | 3mV/℃/cell no defeito; settable de 0 a 5 mV/℃/cell, ou proibido | ||
| Tensão de ondinha | ≤1.414% | ||
| Valor eficaz atual da ondinha | ≤5% | ||
| Saída do inversor | |||
| Fator potência de saída | 0.9/1.0 | ||
| Tensão da saída | 380V/400V/415V (linha tensão) | ||
| Precisão da tensão | <±1.0%@steady; <±5.0%@transient | ||
| Frequência da saída | 50/60Hz | ||
| Precisão da frequência | ±0.1% | ||
| Frequência que segue a escala | ±3Hz | ||
| Distorção total da tensão do harmônico | THDu≤2% (carga linear), THDu≤4% de 100% (carga não-linear de 100%) | ||
| Precisão trifásica da fase | 120°±0.5° | ||
| Relação máxima | 3:1 | ||
| Capacidade de sobrecarga | Hora de inverter ao circuito de desvio: sobrecarga de 110% 60 minutos; sobrecarga de 125% 10 minutos; sobrecarga de 150% 1 minuto; sobre a sobrecarga de 150% 200 milissegundos | ||
| Sistema | |||
| Eficiência de sistema | Até o modo do interruptor 96%@dual; até o modo 99%@ECO | ||
| Displayer | LCN + diodo emissor de luz + painel de controle | ||
| Ruído (1 medidor direito à frente) | <55db> | ||
| Padrões aplicáveis | Standard de segurança: IEC52040-1-1; compatibilidade eletromagnética: IEC62040-2; Projeto e testes: IEC62040-3 | ||
| Categoria do IP | IP20 | ||
| Proteção do alimentador | Configuração padrão: desligando o interruptor; opcional: fusível | ||
| Função de uma comunicação |
Contato seco de RS232/RS485/Modbus/SNMP/programmable
|
||
| Componentes opcionais | SNMP, cartão elástico do contato seco, tela da poeira, módulo da proteção de relâmpago, libras dos fios, componente da prova do terremoto, temperatura e sensor da umidade | ||
| Ambiente | |||
| Temperatura de funcionamento | ℃ 0~40 | ||
| Temperatura de armazenamento | -40℃~70℃ | ||
| Humidade relativa | 0~95% (nenhuma condensação) | ||
| Altura | 0-1000 medidores sem derating do poder; acima de 1000 medidores, derating por 1% para um cada aumento de 100 medidores. | ||
| Propriedades mecânicas | |||
| Dimensão W*D*H do sistema (milímetro) | 600*995*1200 | 600*995*1600 | 600*995*2000 |
| Peso do sistema (quilograma) | 210 | 360 | 595 |
| Cor | O preto é a cor do defeito, com outras cores disponíveis | ||
Parâmetros do módulo
| Modelo do módulo | CM10 | CM15 | CM20 | CM25 | CM30 | CMS-STS |
| Propriedade mecânica | módulo de poder 10kVA | módulo de poder 15kVA | módulo de poder 20kVA | módulo de poder 25kVA | módulo de poder 30kVA | Módulo de circuito do desvio |
| Dimensão mecânica (W*D*H) | 440*660*88mm | 440*660*88mm | 440*660*88mm | 440*660*88mm | 440*660*88mm | 440*575*130mm |
| Peso líquido | 26.5kg | 26.5kg | 26.5kg | 31.5kg | 36.5kg | 23kg |
| Cor | O preto é a cor do defeito, com outras cores disponíveis | |||||
| Categoria do IP | IP20 | |||||
* as especificações acima são somente para a referência e o assunto a mudar sem aviso prévio, o tipo específico prevalecerá.
