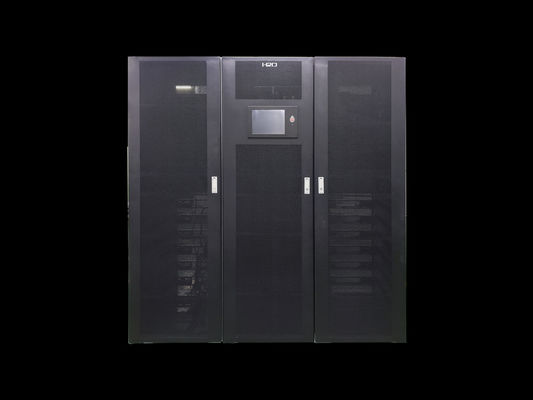

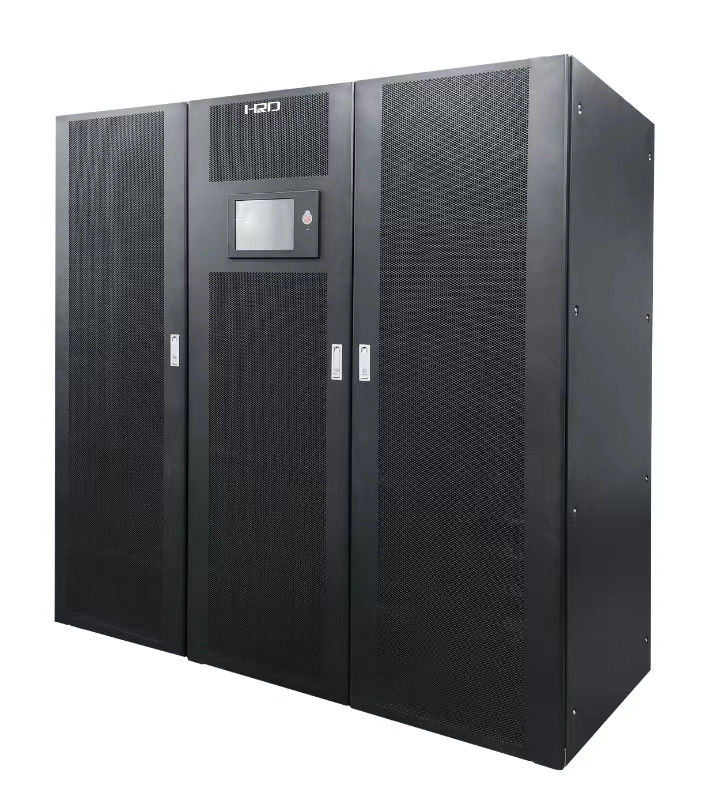

Série HQM-600 UPS modular 60-840kVA com módulo de potência de 60kVA
Detalhes do produto:
| Lugar de origem: | Shenzhen China |
| Marca: | HRD/OEM |
| Certificação: | CE |
| Número do modelo: | HOM300,HQM400,HQM500,HQM600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 21000USD/PCS |
| Detalhes da embalagem: | Padrão para exportação |
| Tempo de entrega: | Dentro de 2 semanas |
| Habilidade da fonte: | 100 pcs/mês |
|
Informação detalhada |
|||
| Cores: | Negro | Tipo: | Inversor de 3 níveis mais avançado online |
|---|---|---|---|
| Controle: | controlo completo do DSP | Módulo de alimentação: | 60kVA/60kW, rack 3U |
| Eficiência: | 960,5% em modo normal | PF de entrada: | acima de 0.999 |
| Thdi: | menos de 3% para carga linear, menos de 5% para carga não linear | Paralelo: | 3 unidades, com potência até 1800 kVA |
| Carregador: | Carregador ABM, com 3 estágios de carregamento, maximizar a vida útil da bateria | Interface: | RS232, RS485, USB, SNMP, AS400 e contatos secos programáveis |
| Exibição: | 10.4 polegadas de tela sensível ao toque colorida | A caminhada de força: | - Sim, sim. |
| Proteção: | Proteção completa, sobrecarga, curto-circuito, etc. | sono inteligente: | Sim, poupança de energia |
| PF de saída: | 1.0 | THDu: | THDu < 1% ((carga linear),THDu< 5% ((carga não linear), |
| Tensão de saída: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Aplicação: | Telecomunicações, computador, o governo, financeiro, fabricação |
| Proteção: | Procurar um caminho mais curto, sobrecarga, sobretensão, sobrecarga, cargas desequilibradas | Fase: | Três fases |
Descrição de produto
Nome:UPS Modular Online HQ-M Série 600 de 60-840kVA
Modelo:Série HQ-M 600
Resumo:
Faixa de potência: 60～840kVA;

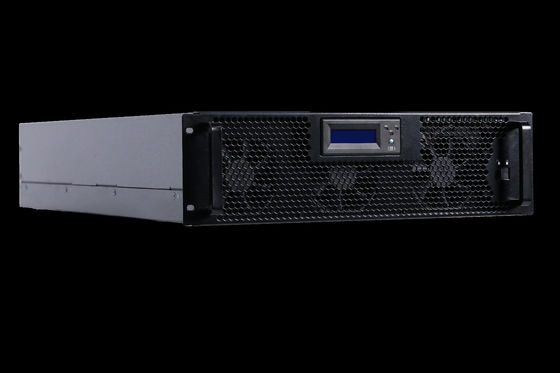

Capacidade do módulo: 60kVA;
Configuração: 1-14 slots;
Aplicação:
Data center, telecomunicações, rede, segurança, laboratório, metrô, hospital, governo, militar, energia, transporte, radiodifusão, banco, universidade, pesquisa científica, petroquímica, etc.
Características:
l Controle digital DSP completo no processo de retificação, inversor, carregamento e descarregamento
l Solução inteligente de gerenciamento de bateria, adotando o sistema inteligente de gerenciamento de carregamento e descarregamento de bateria de “terceira ordem”, prolonga a vida útil da bateria
l Fator de potência de entrada de até 0,999, corrente harmônica de entrada: <3%, inversor de 3 níveis, eficiência do sistema acima de 96,5%
l Autodiagnóstico inteligente do sistema, registros de falhas abundantes, grande capacidade de armazenamento de histórico
l Interface homem-máquina amigável, com tela sensível ao toque grande e teclado, informações abundantes
l Sistema online de dupla conversão trifásica, fornece a melhor qualidade de eletricidade e proteção de carga

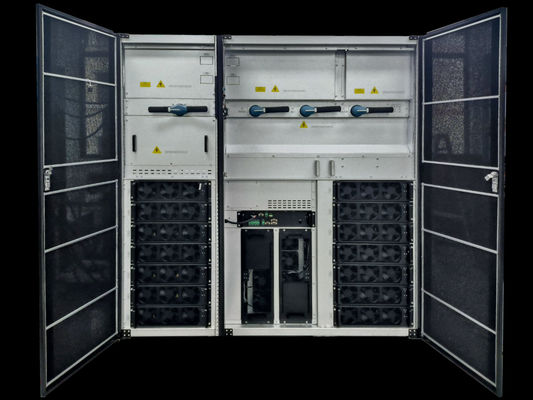

l Design modular, suportando hot plug, convenientemente manutenção no local
l Excelente adaptabilidade de carga, capacidade de sobrecarga e curto-circuito
l Tecnologia de controle de circulação digital, alta confiabilidade em paralelo até 3 racks, atingindo 1800kVA
l Função smart-sleep, o sistema pode desligar inteligentemente alguns módulos de acordo com a carga, alcançando maior eficiência
l Múltiplas interfaces de comunicação: RS232, RS485, USB, SNMP, AS400 e contatos secos programáveis
l Função EPO
| Modelo | HQM600/60 | HQM840/60 | HQM1000/62.5 | ||||
| Potência nominal | 600kVA/600kW | 840kVA/840kW | 1000kVA/1000kVA | ||||
| Módulo de potência |
60kVA/60kW 60kVA/60kW |
60kVA/60kW 60kVA/60kW |
62.5kVA/62.5kW 62.5kVA/62.5kW
|
||||
| Nº de módulos de potência | 10 | 14 | 16 | ||||
| Físico | |||||||
|
Dimensão do gabinete ( LxA x P mm) |
1000*1100*2000 | 1800*850*2000 | 3600*1000*2000 | ||||
| Módulo (L*P*A)mm | 440*720*130 (3U) | 440*720*174 (4U) | |||||
| Rede elétrica | PF de entrada | >0.99 | |||||
| THDi | <3% Carga linear de 100%,<5% para carga não linear | ||||||
| Faixa de tensão |
304～478Vac (linha-linha) 100% de carga; 228V~304Vac (linha-linha) carga reduzida de 100%-75% linearmente |
||||||
| Faixa de frequência | 40-70Hz | ||||||
| Bateria | Tensão nominal | ±240VDC (432～ 528Vdc; 36 ～ 44 ajustável) | |||||
| Precisão de carregamento | ±1% | ||||||
| Bypass | Tensão nominal | 380/400/415VAC (L-L) | |||||
| Faixa de tensão | Faixa: -40%- +25% , Ajustável, padrão -20%～+15%； | ||||||
| Sobrecarga | 125%, operação de longo tempo 125%< carga <130%, 10mins 130% |
||||||
| Inversor | Tensão nominal | 380/400/415VAC (L-L) | |||||
| Freq. nominal | 50/60Hz | ||||||
| PF de saída | 1.0 | ||||||
| Precisão de tensão | ±1.0% | ||||||
| Resposta de carga | <5% (carga de passo de 20% - 80% -20%) | ||||||
| Tempo de recuperação | < 20ms (carga de passo de 0% - 100% -0%) | ||||||
| THDu de saída | <1% (carga linear),<5% (carga não linear de acordo com IEC 62040-3) | ||||||
| Sobrecarga | 105% longo tempo；105%-125%, 1 min；>150%, 200ms | ||||||
| Precisão de frequência | 0.1% | ||||||
| Janela de sincronização | Ajustável, ±0.5Hz-±5Hz, padrão ±3Hz | ||||||
| Taxa de variação | Ajustável, 0.5Hz/S-3Hz/S, padrão 0.5Hz/S | ||||||
| Fator de crista | 3:1 | ||||||
| Precisão de fase | 120°±0.5° | ||||||
| Sistema | Eficiência | Modo normal ≥96.5%；Modo bateria ≥96.5% | |||||
| Visor | LED + Tela sensível ao toque de 10,4 polegadas | ||||||
| Certificação - Segurança | IEC62040-1, IEC60950-1 | ||||||
| Certificação - EMS | IEC62040-2；IEC61000-4-2 (ESD)；IEC61000-4-3 (RS)；IEC61000-4-4 (EFT)；IEC61000-4-5 (Surge) | ||||||
| Grau IP | IP20 | ||||||
| Configuração | USB, RS232, RS485, Contato seco, Partida a frio, Filtro de ar | ||||||
| Opção | Cartão SNMP, cartão AS400, kit paralelo, SPD, LBS | ||||||
| Ambiente | 0-40℃ (operação)；-25℃~70℃ (armazenamento)；0-95% (Umidade, sem condensação) | ||||||
| Ruído (dB) (1 metro) | 72dB @ 100% de carga, 69dB @ 45% de carga | ||||||
Nota: A especificação está sujeita a alterações sem aviso prévio.
